Componentes
COMPONENTES

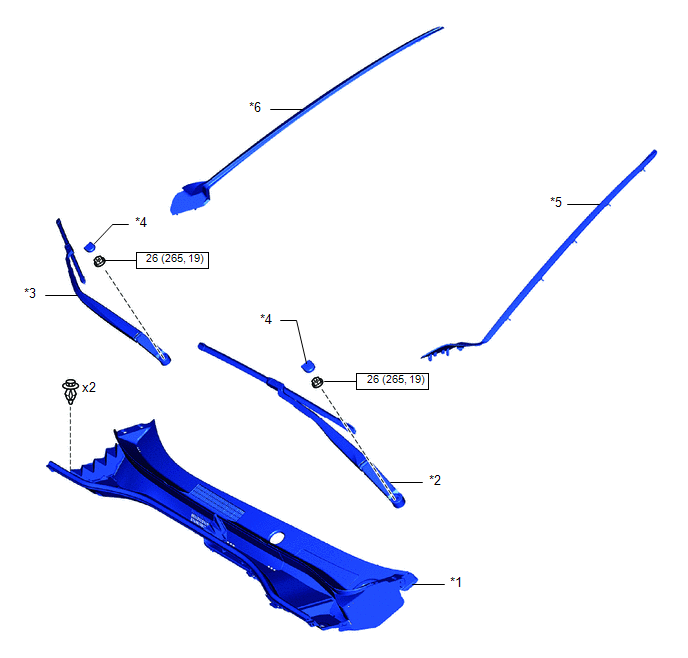

ILUSTRACIÓN
*1 |
SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DE LA PARTE SUPERIOR DEL CUBRETABLEROS |
*2 |
CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DELANTERO IZQUIERDO |
*3 |
CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DELANTERO DERECHO |
*4 |
TAPÓN DEL CABEZAL DEL BRAZO DEL LIMPIAPARABRISAS DELANTERO |
*5 |
MOLDURA EXTERIOR IZQUIERDA DEL PARABRISAS |
*6 |
MOLDURA EXTERIOR DERECHA DEL PARABRISAS |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

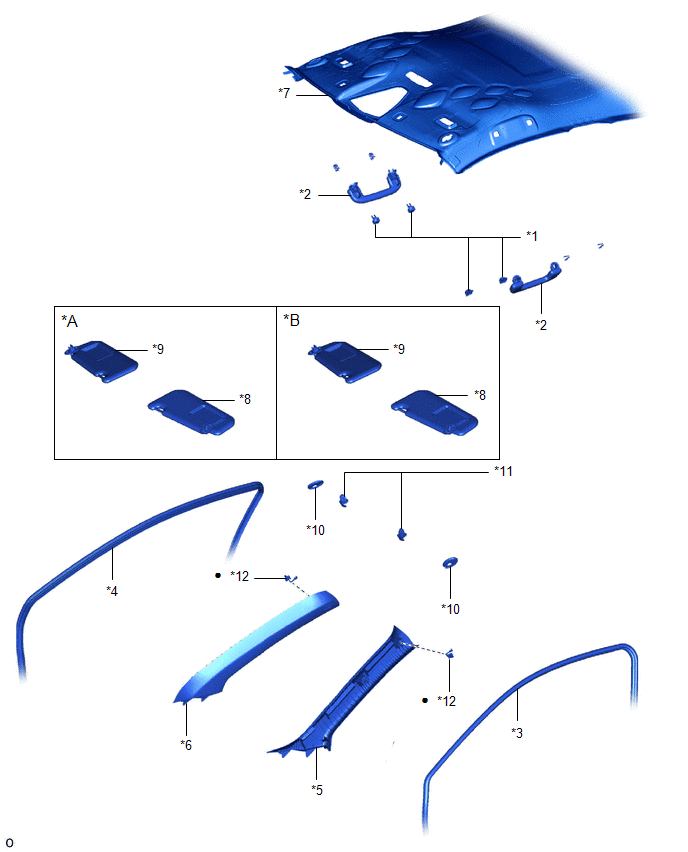

ILUSTRACIÓN
*A |
Con luz de cortesía |
*B |
Sin luz de cortesía |
*1 |
CUBIERTA DEL ASIDERO |
*2 |
SUBCONJUNTO DEL ASIDERO |
*3 |
BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA |
*4 |
BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA |
*5 |
EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO |
*6 |
EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO |
*7 |
FORRO DEL TECHO |
*8 |
CONJUNTO DEL PARASOL IZQUIERDO |
*9 |
CONJUNTO DEL PARASOL DERECHO |
*10 |
CUBIERTA DEL SOPORTE DEL PARASOL |
*11 |
SOPORTE DEL PARASOL |
*12 |
CLIP DEL EMBELLECEDOR DEL MONTANTE DELANTERO |
● |
Pieza no reutilizable |
- |
- |

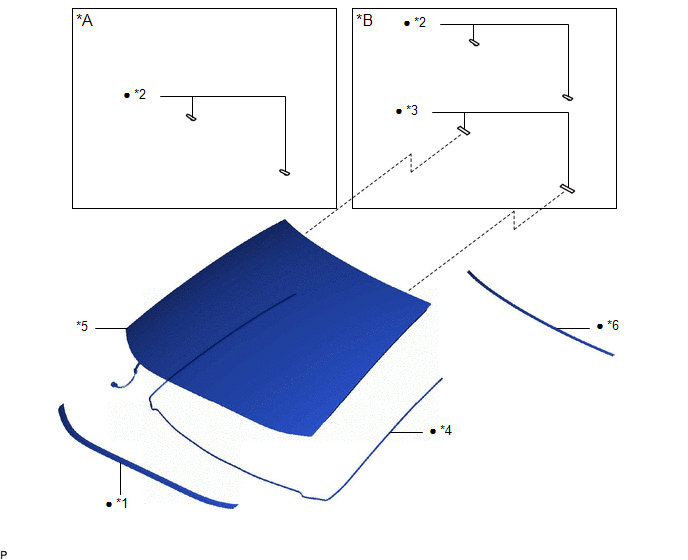

ILUSTRACIÓN
*A |
Para tipo de 1 piezas: |
*B |
Para tipo de 2 piezas: |
*1 |
MOLDURA INTERIOR CENTRAL DEL PARABRISAS DELANTERO |
*2 |
TOPE DEL PARABRISAS N° 1 |
*3 |
TOPE DEL PARABRISAS N° 2 |
*4 |
JUNTA DE GOMA ADHESIVA DEL PARABRISAS |
*5 |
PARABRISAS |
*6 |
MOLDURA EXTERIOR DEL PARABRISAS |
● |
Pieza no reutilizable |
- |
- |
