DESCRIPCIÓN

Cuando el interruptor del motor está en posición ON, el conjunto del interruptor maestro de la red múltiplex envía señales de subida y bajada remotas a cada conjunto del motor del regulador de elevalunas eléctrico a través de la comunicación LIN.

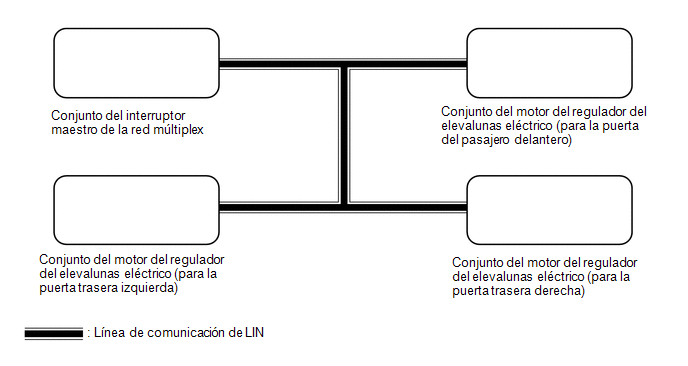

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El sistema de elevalunas eléctrico emplea un sistema de comunicación LIN Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Localice la avería del sistema de elevalunas eléctrico una vez se haya asegurado de que el sistema de comunicaciones funciona correctamente.

    Haga clic aquí

  • Si un conjunto del motor del regulador del elevalunas eléctrico se ha sustituido por otro nuevo, inicialice el sistema de elevalunas eléctrico.

    Haga clic aquí

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM (CARROCERÍA PRINCIPAL)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Communication P-Door Motor

Estado de la conexión entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

STOP o OK

STOP: Comunicación detenida

OK: Comunicación normal

-

Communication RR-Door Motor

Estado de la conexión entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

STOP o OK

STOP: Comunicación detenida

OK: Comunicación normal

-

Communication RL-Door Motor

Estado de la conexión entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

STOP o OK

STOP: Comunicación detenida

OK: Comunicación normal

-

Communication Master SW

Estado de conexión entre el conjunto del interruptor maestro de la red múltiplex y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

STOP o OK

STOP: Comunicación detenida

OK: Comunicación normal

-
Body Electrical > Main Body > Data List

Pantalla del tester

Communication P-Door Motor

Communication RR-Door Motor

Communication RL-Door Motor

Communication Master SW

OK:

Se visualiza OK para cada elemento de la Lista de datos anterior.

MAL

VAYA A SISTEMA DE COMUNICACIÓN LIN (consulte el apartado Cómo proceder con la localización de averías)

OK

2.

LEA EL VALOR CON EL TECHSTREAM (INTERRUPTOR MAESTRO)

(a) Acceda a los siguientes menús: Body Electrical / Master Switch / Data List.

(b) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Master Switch > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

P Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta del pasajero delantero

OFF u ON

OFF: Interruptor de subida o bajada automática del elevalunas eléctrico de la puerta del pasajero delantero no funciona

ON: Interruptor de subida o bajada automátic del elevalunas de la puerta del pasajero delantero se activa

-

RR Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta trasera derecha

OFF u ON

OFF: Interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera derecha no funciona

ON: Intrruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera derecha se activa

-

RL Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta trasera izquierda

OFF u ON

OFF: Interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera izquierda no funciona

ON: Interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera izquierda se activa

-

P Door P/W Up SW

Señal del interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero

OFF u ON

OFF: El interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero no se acciona

ON: El interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero se acciona

-

RR Door P/W up switch

Señal del interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha

OFF u ON

OFF: El interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha no se acciona

ON: El interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha se acciona

-

RL Door P/W up switch

Señal del interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda

OFF u ON

OFF: El interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda no se acciona

ON: El interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda se acciona

-

P Door P/W Down SW

Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero

OFF u ON

OFF: El interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero no se acciona

ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero se acciona

-

RR Door P/W Down SW

Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha

OFF u ON

OFF: El interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha no se acciona

ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha se acciona

-

RL Door P/W Down SW

Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda

OFF u ON

OFF: El interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda no se acciona

ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda se acciona

-

Window Lock Switch Status

Señal del interruptor de bloqueo de ventanillas

OFF u ON

OFF: Interruptor de bloqueo de las ventanillas en OFF (no pulsado)

ON: Interruptor de bloqueo de las ventanillas en ON (pulsado)

-
Body Electrical > Master Switch > Data List

Pantalla del tester

P Door P/W Auto SW

RR Door P/W Auto SW

RL Door P/W Auto SW

P Door P/W Up SW

RR Door P/W up switch

RL Door P/W up switch

P Door P/W Down SW

RR Door P/W Down SW

RL Door P/W Down SW

Window Lock Switch Status

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

Resultado:

Resultado

Vaya a

MAL

A

OK (las funciones de subida y bajada remota del elevalunas eléctrico de la puerta del pasajero delantero no funcionan)

B

OK (las funciones de subida y bajada remota del elevalunas eléctrico de la puerta trasera izquierda no funcionan)

C

OK (las funciones de subida y bajada remota del elevalunas eléctrico de la puerta trasera derecha no funcionan)
A

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

B

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO)

C

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA O TRASERA DERECHA)
