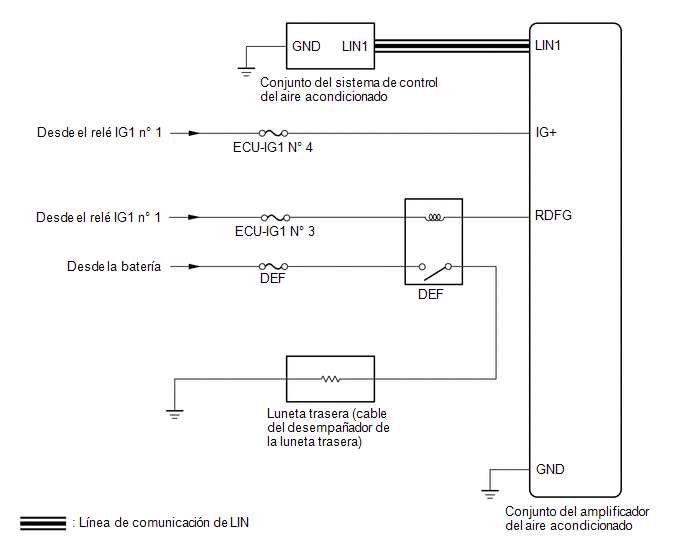

DIAGRAMA DEL SISTEMA
Transmisor |
Receptor |
Señal |
Método de comunicación |
---|---|---|---|
Conjunto del sistema de control del aire acondicionado |
Conjunto del amplificador del aire acondicionado |
Señal del interruptor del desempañador de la luneta trasera |
LIN |
