EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto del cilindro maestro del freno.
Procedimiento necesario tras extraer/instalar/sustituir las piezas
Procedimiento o pieza de sustitución |
Procedimientos necesarios |
Efectos/inoperante al no llevarse a cabo |
Vinculado |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
Sistema de seguridad anticolisión |
|||
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
AVISO:
Asegúrese de liberar el vacío del conjunto del servofreno antes de extraer el subconjunto del cilindro maestro del conjunto del servofreno.
PROCEDIMIENTO
1. RETIRE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS
Haga clic aquí
2. EXTRAIGA EL PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DE LA CALEFACCIÓN N° 1
Haga clic aquí
3. EXTRAIGA LA PLACA IZQUIERDA AISLANTE DE AGUA
Haga clic aquí
4. EXTRAIGA EL REFUERZO DE MONTAJE IZQUIERDO DEL CUERPO DEL CUBRETABLEROS
Haga clic aquí
5. EXTRAIGA EL REFUERZO DE MONTAJE DERECHO DEL CUERPO DEL CUBRETABLEROS
Haga clic aquí
6. RETIRE EL SUBCONJUNTO DEL PANEL EXTERIOR DE LA PARTE SUPERIOR DEL CUBRETABLEROS
Haga clic aquí
7. EXTRAIGA LA BATERÍA
Haga clic aquí
8. DRENE EL LÍQUIDO DE FRENOS
AVISO:
Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.
9. EXTRAIGA EL SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO

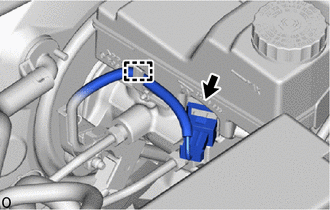

(a) Desenganche la abrazadera y desconecte el conector del interruptor del nivel del depósito. |
|

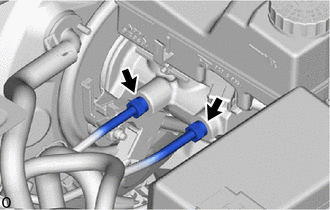

(b) Utilice una llave de tuercas de unión para desconectar los 2 latiguillos del freno del subconjunto del cilindro maestro del freno. AVISO:
|
|
(c) Con una llave de cubo profundo de 13 mm, extraiga la tuerca y separe el soporte del mazo de cables. |
|

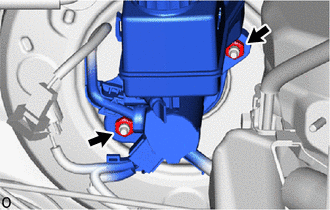

(d) Con una llave de cubo profundo de 13 mm, extraiga el subconjunto del cilindro maestro del freno y la tuerca del conjunto del servofreno.
AVISO:
(e) Extraiga la junta tórica del cilindro maestro del freno del subconjunto del cilindro maestro del freno.
