Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.
  • El rotor del sensor de velocidad delantero es un componente del subconjunto del cubo del eje delantero. Si el sensor del rotor de velocidad delantero no funciona correctamente, sustituya el subconjunto del cubo del eje delantero.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

Haga clic aquí

2. EXTRAIGA LA MOLDURA DEL PANEL OSCILANTE

Haga clic aquí

3. SEPARE EL REVESTIMIENTO DE LA ALETA DEL GUARDABARROS DELANTERO

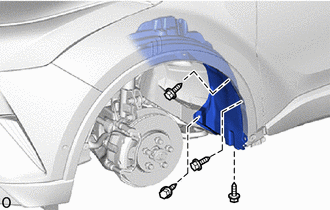

(a) Quite los 4 tornillos.

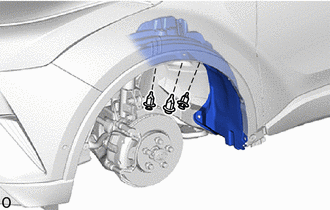

(b) Quite los 3 clips y separe el revestimiento de la aleta delantera.

4. EXTRAIGA EL SENSOR DE VELOCIDAD DELANTERO

(a) Retire el revestimiento de la aleta delantera.

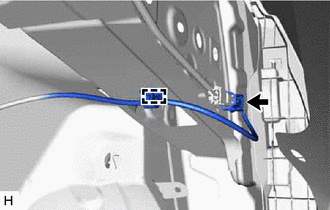

(b) Desconecte el conector.

(c) Desenganche la abrazadera de la carrocería del vehículo.

(d) Desenganche la abrazadera de la carrocería del vehículo.

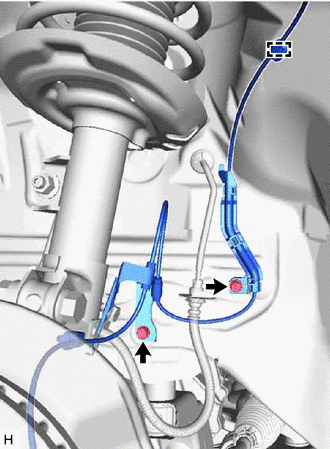

(e) Extraiga los 2 pernos y separe las 2 garras del sensor de velocidad delantero.

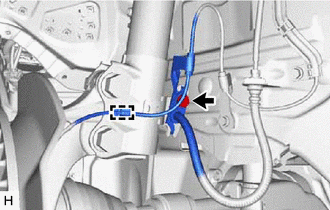

(f) Extraiga el perno y separe la manguera flexible delantera y la abrazadera del sensor de velocidad delantero del conjunto del amortiguador delantero.

(g) Desenganche la abrazadera del conjunto del amortiguador delantero.

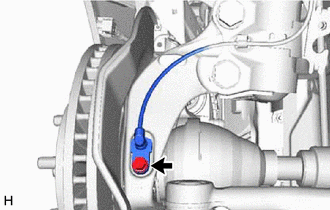

(h) Extraiga el perno y el sensor de velocidad delantero del pivote de la dirección.

AVISO:

  • Mantenga la punta del sensor de velocidad delantero y el orificio de instalación libres de partículas extrañas.
  • No gire ni aplique demasiada fuerza al sensor al extraer el sensor de velocidad delantero del pivote de la dirección. Girar o aplicar fuerza excesiva puede provocar daños en el sensor de velocidad delantero.
