INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

AVISO:

  • Asegúrese de que en las superficies de conexión no hay partículas extrañas.
  • No toque el conector de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

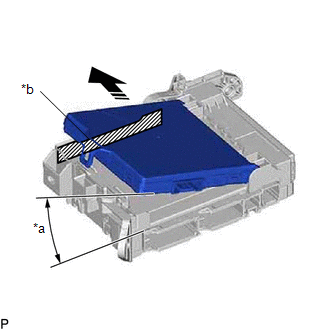

(a) Coloque la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) en la posición en que la guía de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) entra en contacto con la pared lateral del alojamiento del conjunto del bloque de empalmes del panel de instrumentos como se muestra en la ilustración.

*a

20° o más

*b

Pared lateral del alojamiento

Colocado en este sentido

OBSERVACIÓN:

Asegúrese de mantener un ángulo de 20° o más, según se muestra en la ilustración.

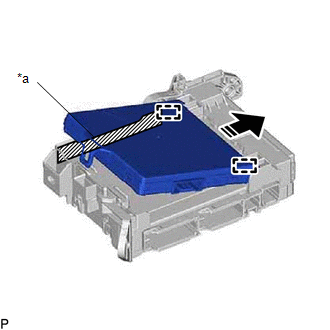

(b) Deslice la ECU principal de la carrocería (ECU de la carrocería de red múltiplex) a lo largo de la pared lateral del alojamiento tal y como se muestra en la ilustración y enganche las guías.

*a

Pared lateral del alojamiento

Deslice en este sentido

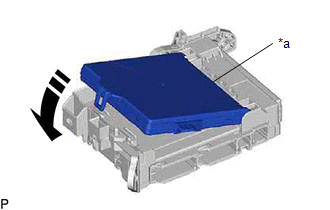

(c) Mientras mantiene la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) en contacto con la cara A del conjunto del bloque de empalmes del panel de instrumentos (eje de rotación), bájela como se muestra en la ilustración.

*a

Cara A

Coloque en este sentido

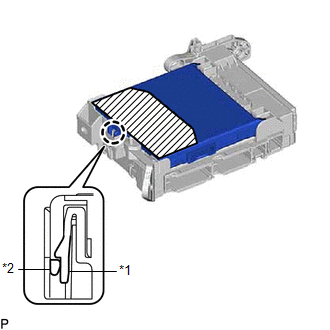

(d) Pulse el área de presión hasta que la garra se enganche para instalar la ECU principal de la carrocería (ECU de la carrocería de la red múltiplex).

*1

Conjunto del bloque de empalmes del panel de instrumentos

*2

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Área de presión

AVISO:

  • Asegúrese de presionar únicamente el área de presión.
  • Confirme el enganche de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) y el conjunto del bloque de empalmes del panel de instrumentos escuchando el sonido de clic del enganche del bloqueo.

OBSERVACIÓN:

Si no se escucha un clic, compruebe visualmente el enganche de la pieza de bloqueo. El enganche también se puede comprobar si la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) y el conjunto del bloque de empalmes del panel de instrumentos están nivelados.

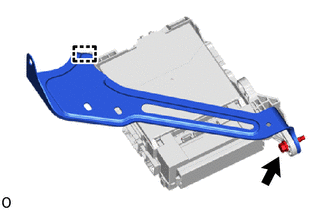

(e) Enganche la abrazadera para instalar el soporte de la abrazadera del mazo de cables.

(f) Coloque provisionalmente el perno.

OBSERVACIÓN:

No apriete del todo el perno.

2. INSTALE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS CON ECU PRINCIPAL DE LA CARROCERÍA

(a) Conecte los 2 conectores y levante las palancas de bloqueo para enganchar las garras y bloquear el conector como se muestra en la ilustración.

Coloque en este sentido

AVISO:

Asegúrese de conectar de forma segura el conector.

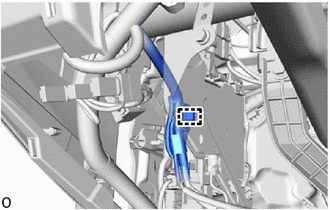

(b) Enganche la abrazadera.

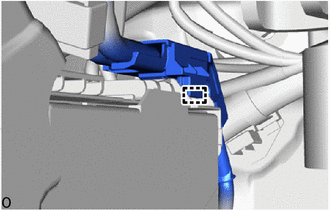

(c) Enganche la abrazadera.

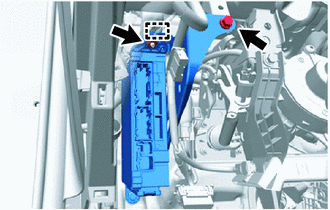

(d) Enganche la abrazadera para instalar el conjunto del bloque de empalmes del panel de instrumentos con la ECU principal de la carrocería.

(e) Instale el perno y la tuerca.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

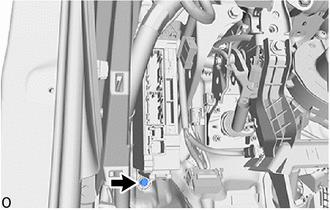

(f) Apriete el perno.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

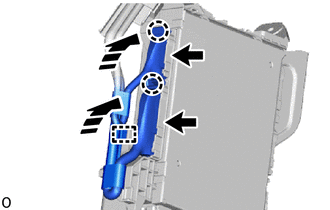

(g) Conecte los 2 conectores y levante las 2 palancas de bloqueo para enganchar las garras y bloquear el conector como se muestra en la ilustración.

Coloque en este sentido

AVISO:

Asegúrese de conectar de forma segura el conector.

(h) Conecte los 4 conectores.

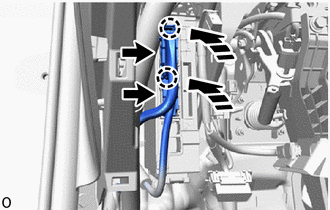

(i) Enganche la abrazadera.

3. INSTALE EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS AL REFUERZO DEL CUBRETABLEROS N° 3 (excepto vehículos con especificaciones para climas fríos)

Haga clic aquí

4. INSTALE EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS AL REFUERZO DEL CUBRETABLEROS N° 3 (para especificaciones para climas fríos)

Haga clic aquí

5. COLOQUE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

6. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí
