Componentes

COMPONENTES

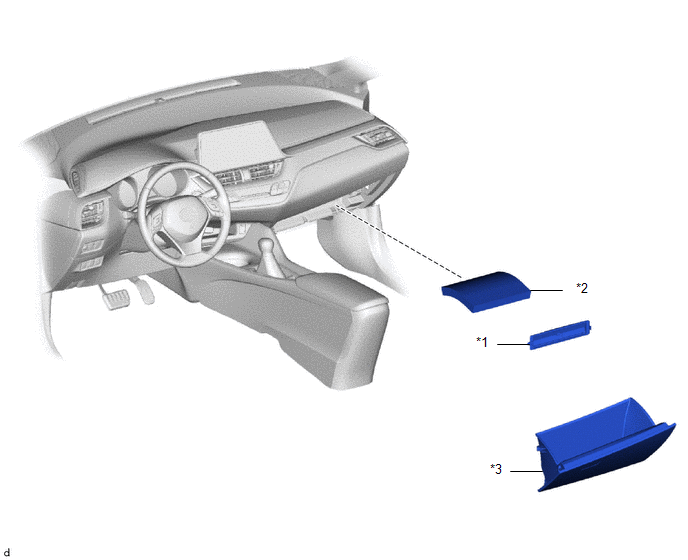

ILUSTRACIÓN

*1

PLACA DE CUBIERTA DEL FILTRO DE AIRE

*2

FILTRO DEL AIRE LIMPIO

*3

CONJUNTO DE LA PUERTA DE LA GUANTERA

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA PUERTA DE LA GUANTERA

Haga clic aquí

2. EXTRAIGA LA PLACA DE LA TAPA DEL FILTRO DE AIRE

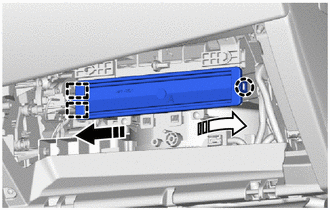

(a) Desenganche la garra y las guías para extraer la placa de cubierta del filtro de aire como se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

3. EXTRAIGA EL FILTRO DE AIRE LIMPIO

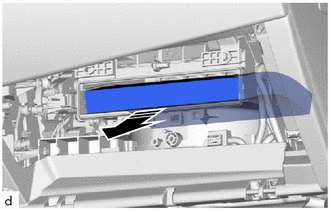

(a) Extraiga el filtro depurador de aire como se muestra en la imagen.

Extraiga en este sentido

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL FILTRO DE AIRE LIMPIO

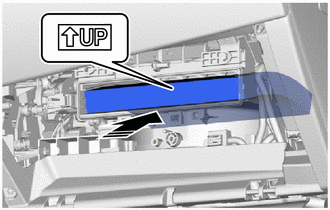

(a) Instale el filtro depurador de aire como se muestra en la imagen.

Coloque en este sentido

AVISO:

Asegúrese de que la marca "UP" está orientada en la dirección correcta antes de instalar el filtro de aire limpio.

2. COLOQUE LA PLACA DE LA CUBIERTA DEL FILTRO DE AIRE

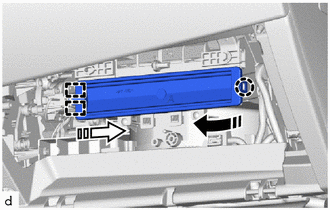

(a) Enganche las guías y la garra para instalar la placa de cubierta del filtro de aire como se muestra en la ilustración.

Instale en esta dirección (1)

Instale en esta dirección (2)

3. INSTALE EL CONJUNTO DE LA PUERTA DE LA GUANTERA

Haga clic aquí
