COMPONENTES

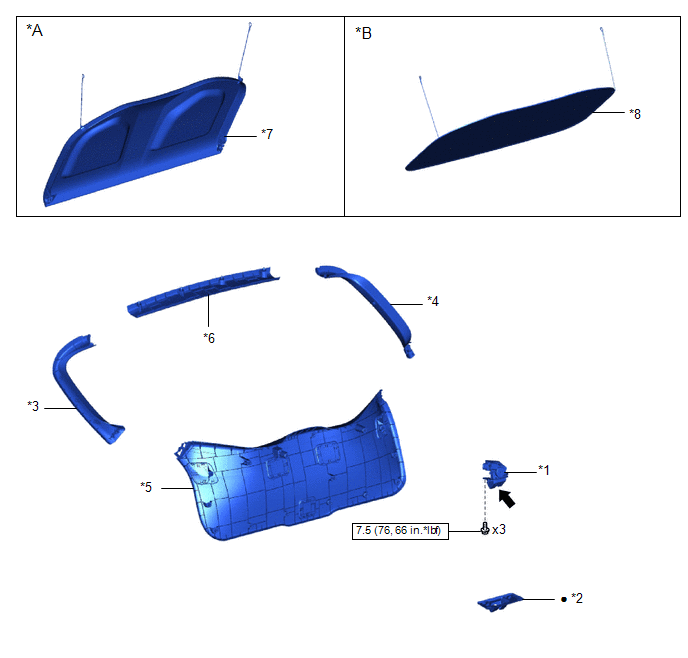

ILUSTRACIÓN

*A

Con reajuste de la bandeja de equipajes

*B

Con cubierta

*1

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO

*2

CUBIERTA DE LA CERRADURA DE LA PUERTA DEL MALETERO

*3

EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MALETERO

*4

EMBELLECEDOR LATERAL DERECHO DE LA PUERTA DEL MALETERO

*5

CONJUNTO DEL PANEL DE GUARNICIÓN DE LA PUERTA DEL MALETERO

*6

CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO

*7

CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

*8

CONJUNTO DE LA CUBIERTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

Grasa multiusos

-

-
