INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO

(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.

(1) Cambie la cerradura de la puerta a la posición de cierre (bloqueo).

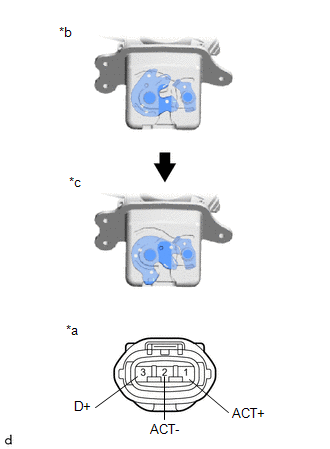

*a

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta del maletero)

*b

Cierre (bloqueo)

*c

Apertura (desbloqueo)

(2) Aplique tensión de la batería y compruebe el funcionamiento del motor del cierre de la puerta.

OK:

Conexión de la batería

Resultado

Terminal positivo (+) de la batería →Terminal 1 (ACT+)

Terminal negativo (-) de la batería → Terminal 2 (ACT-)

Operación de apertura (desbloqueo) del motor de la cerradura de la puerta del maletero

Si el resultado no es el especificado, sustituya el conjunto de la cerradura de la puerta del maletero.

(b) Compruebe el funcionamiento del interruptor de la luz de cortesía de la puerta del maletero.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

2 (ACT-) - 3 (D+)

Cerrada (bloqueada)

10 kΩ o superior

2 (ACT-) - 3 (D+)

Abierta (desbloqueada)

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el conjunto de la cerradura de la puerta del maletero.
