UBICACIÓN DE LAS PIEZAS

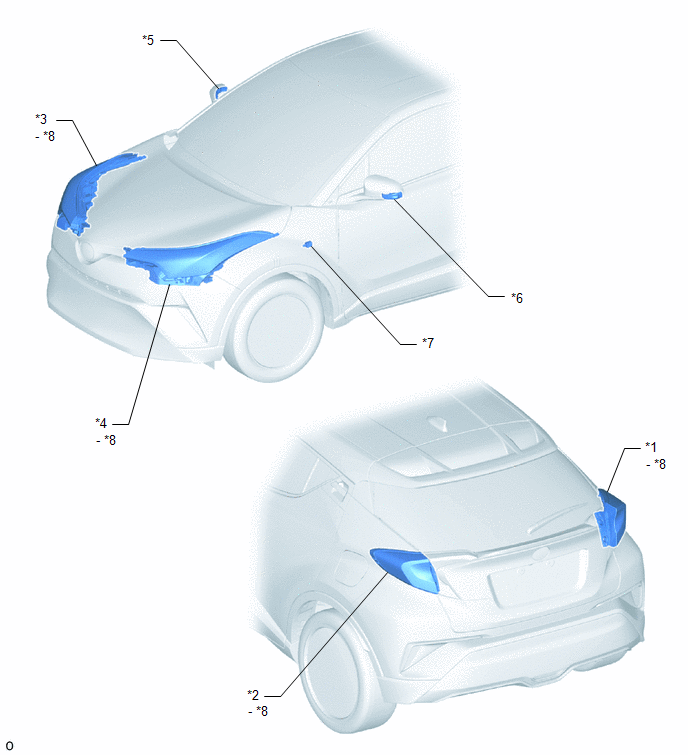

ILUSTRACIÓN
*1 |
CONJUNTO DERECHO DE LAS LUCES COMBINADAS TRASERAS |
*2 |
CONJUNTO IZQUIERDO DE LAS LUCES COMBINADAS TRASERAS |
*3 |
CONJUNTO DEL FARO DERECHO |
*4 |
CONJUNTO DEL FARO IZQUIERDO |
*5 |
CONJUNTO DERECHO DEL INTERMITENTE LATERAL |
*6 |
CONJUNTO IZQUIERDO DEL INTERMITENTE LATERAL |
*7 |
AVISADOR ACÚSTICO DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS |
*8 |
INTERMITENTE |

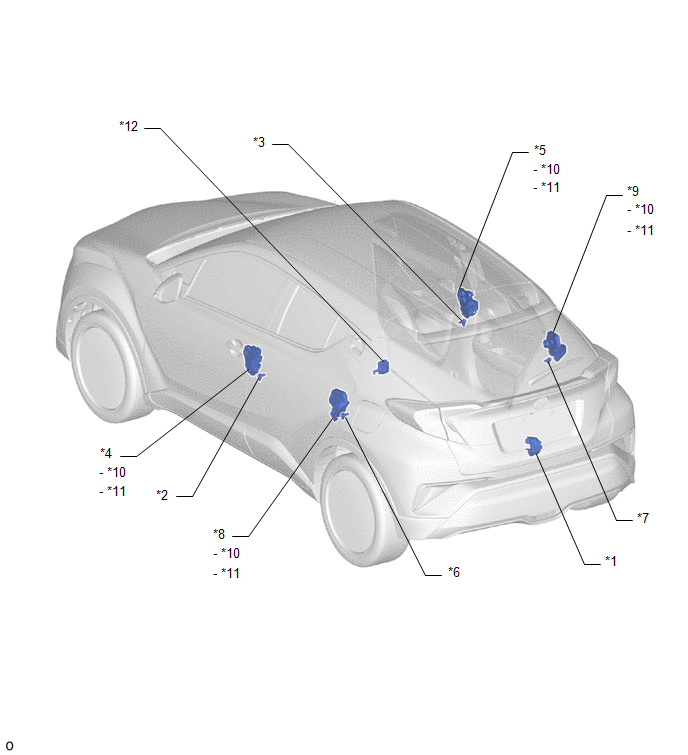

ILUSTRACIÓN
*1 |
CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO |
*2 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo) |
*3 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado derecho) |
*4 |
CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR |
*5 |
CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR |
*6 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado izquierdo) |
*7 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado derecho) |
*8 |
CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA |
*9 |
CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA |
*10 |
MOTOR DE BLOQUEO DE LAS PUERTAS |
*11 |
INTERRUPTOR DE DETECCIÓN DE DESBLOQUEO DE PUERTAS |
*12 |
CONJUNTO DEL RECEPTOR DE TPMS Y LA LLAVE ELÉCTRICA |

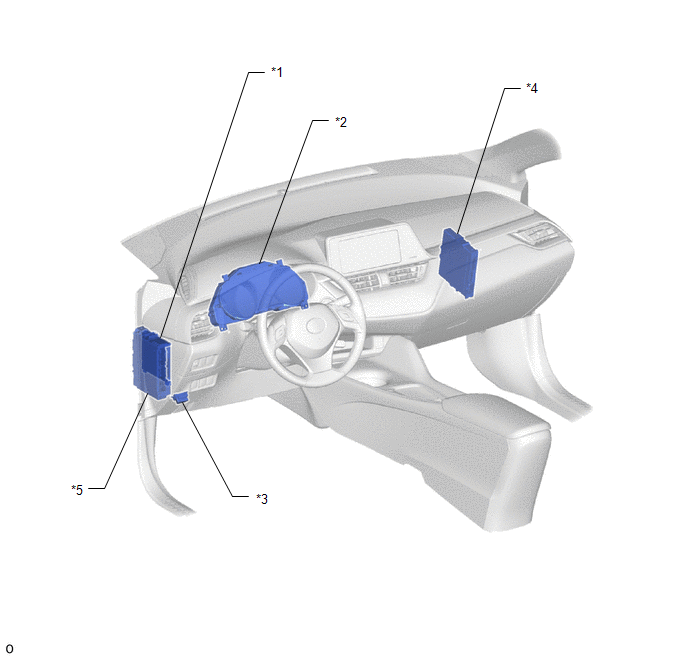

ILUSTRACIÓN
*1 |
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*2 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*3 |
DLC3 |
*4 |
ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
*5 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-DCC N° 2 - FUSIBLE AM2 - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 N° 4 - FUSIBLE D/L - RELÉ DE LAS CERRADURAS DE TODAS LAS PUERTAS - D-DR UNLOCK RELAY - RELÉ DE DESBLOQUEO DOBLE DE LA PUERTA IZQUIERDA - RELÉ DE PUERTA DEL MALETERO |
- |
- |
