EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del condensador.
Procedimiento necesario tras extraer/instalar/sustituir las piezas
Procedimiento o pieza de sustitución |
Procedimientos necesarios |
Efectos/inoperante al no llevarse a cabo |
Vinculado |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
Sistema de seguridad anticolisión |
|||
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
PROCEDIMIENTO
1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN (para HFC-134a [R134a])
Haga clic aquí
2. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN (para HFO-1234yf [R1234yf])
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL FARO IZQUIERDO (para faro de halógeno)
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL FARO IZQUIERDO (para faro de LED)
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL FARO DERECHO (para faro de halógeno)
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
6. EXTRAIGA EL CONJUNTO DEL FARO DERECHO (para faro de LED)
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
7. EXTRAIGA LA ENTRADA DEL DEPURADOR DE AIRE N° 1
Haga clic aquí
8. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO SUPERIOR DEL PARACHOQUES DELANTERO
Haga clic aquí
9. EXTRAIGA EL RETÉN N° 1 DE LA REJILLA DEL RADIADOR
Haga clic aquí
10. EXTRAIGA EL SELLO N° 1 DEL SOPORTE DEL RADIADOR
Haga clic aquí
11. EXTRAIGA EL SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPÓ
Haga clic aquí
12. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL CAPÓ
Haga clic aquí
Haga clic aquí
13. EXTRAIGA EL SUBCONJUNTO DE SOPORTE SUPERIOR DEL RADIADOR
Haga clic aquí
14. EXTRAIGA LA GUÍA DEL AIRE DEL RADIADOR N° 2
Haga clic aquí
15. EXTRAIGA LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO
Haga clic aquí
16. EXTRAIGA EL REFUERZO DEL PARACHOQUES DELANTERO
Haga clic aquí
17. EXTRAIGA LA GUÍA DE AIRE IZQUIERDA DEL RADIADOR N° 1
Haga clic aquí
18. EXTRAIGA LA GUÍA DERECHA DEL AIRE DEL RADIADOR N° 1
Haga clic aquí
19. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA

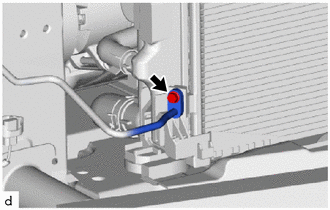

(a) Quite el perno y desconecte el subconjunto de la manguera de descarga del conjunto del condensador del enfriador. |
|
(b) Quite la junta tórica del subconjunto de la manguera de descarga.
AVISO:
Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y partículas extrañas.
20. DESCONECTE LA TUBERÍA A DEL LÍQUIDO REFRIGERANTE DEL ENFRIADOR (fabricados para VALEO)

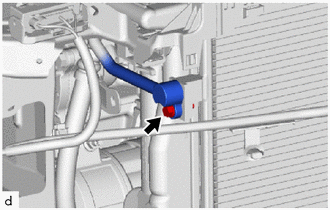

(a) Extraiga el perno para desconectar el tubo A de líquido refrigerante del enfriador del conjunto del condensador. |
|
(b) Extraiga la junta tórica del tubo A del líquido refrigerante del enfriador.
AVISO:
Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y partículas extrañas.
21. DESCONECTE LA TUBERÍA A DEL LÍQUIDO REFRIGERANTE DEL ENFRIADOR (fabricados por DENSO)

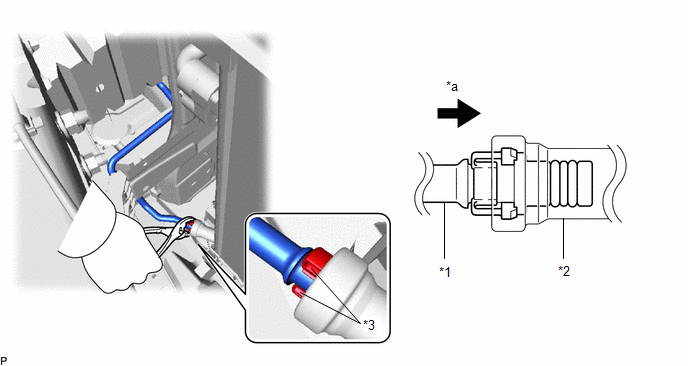

(a) Al presionar el extremo del tubo A del líquido refrigerante del enfriador en el extremo del conjunto del condensador del enfriador, utilice alicates para apretar ambos lados de la abrazadera de tubo hasta que se separe.
*1 |
Tubería A del líquido refrigerante del enfriador |
*2 |
Conjunto del condensador del enfriador |
*3 |
Abrazadera del tubo |
- |
- |
*a |
Presione |
- |
- |
AVISO:
(b) Desconecte el tubo de líquido de refrigerante del enfriador A.
AVISO:
Elimine las partículas extrañas de los extremos de la tubería A de líquido refrigerante del enfriador y el conjunto del condensador del enfriador.
(c) Extraiga las 2 juntas tóricas de la tubería A de líquido refrigerante del enfriador.
AVISO:
Envuelva los extremos abiertos del conjunto del condensador del enfriador separado y el tubo A del líquido refrigerante del enfriador con cinta de vinilo para evitar que penetren humedad y partículas extrañas.
(d) Extraiga la abrazadera de tubo.
22. EXTRAIGA EL CONJUNTO DEL CONDENSADOR DEL ENFRIADOR

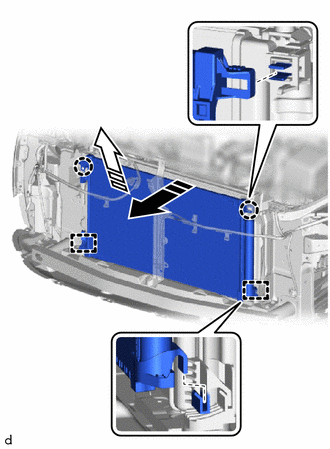

(a) Desenganche las garras y las guías para extraer el conjunto del condensador del enfriador como se muestra en la ilustración.
![]() |
Extraiga en esta dirección (1) |
![]() |
Extraiga en esta dirección (2) |
AVISO:
No dañe el conjunto del condensador del enfriador ni el conjunto del radiador al extraer el conjunto del condensador del enfriador.
