Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CONDENSADOR DEL ENFRIADOR

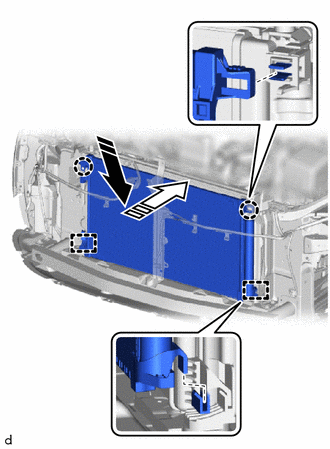

(a) Enganche las 2 guías y las 2 garras para instalar el conjunto del condensador del enfriador, como se muestra en la ilustración.

Instale en esta dirección (1)

Instale en esta dirección (2)

AVISO:

No dañe el conjunto del condensador del enfriador ni el conjunto del radiador al instalar el conjunto del condensador del enfriador.

OBSERVACIÓN:

Si instala un conjunto de condensador del enfriador nuevo, añada aceite del compresor al conjunto del condensador del enfriador tal y como se indica a continuación.

Capacidad:

Añada 40 cm3 (1.35 fl.oz.)

Aceite del compresor:

Fabricados por VALEO

VC100YF o equivalente

Fabricados por DENSO

ND-OIL 12 o equivalente

2. CONECTE LA TUBERÍA A DEL LÍQUIDO REFRIGERANTE DEL ENFRIADOR (fabricados para VALEO)

(a) Retire la cinta de vinilo del tubo A de líquido refrigerante del enfriador y el conjunto del condensador del enfriador.

(b) Aplique suficiente aceite del compresor en las juntas tóricas nuevas y en las superficies de fijación del tubo A de líquido refrigerante del enfriador.

Aceite del compresor:

VC100YF o equivalente

(c) Instale la junta tórica en el tubo A de líquido refrigerante del enfriador de aire.

AVISO:

Mantenga las juntas tóricas y las superficies de ajuste de las juntas tóricas limpias de partículas extrañas.

(d) Conecte el tubo A del líquido refrigerante del enfriador al conjunto del condensador del enfriador con el perno.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

3. CONECTE LA TUBERÍA A DEL LÍQUIDO REFRIGERANTE DEL ENFRIADOR (fabricados por DENSO)

(a) Extraiga la cinta de vinilo de los extremos abiertos del conjunto del condensador del enfriador y el tubo A del líquido refrigerante del enfriador.

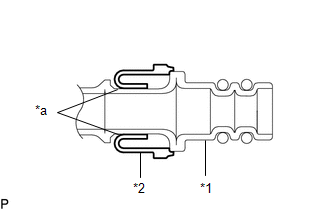

(b) Instale la abrazadera nueva del tubo en el tubo A del líquido refrigerante del enfriador.

AVISO:

  • Enganche firmemente el escalón interior de la abrazadera del tubo en la ranura del tubo A de líquido refrigerante del enfriador.
  • No amplíe la abertura de la abrazadera de tubo más que el diámetro del tubo A de líquido refrigerante del enfriador al instalarlo.
  • No coloque la abrazadera de los tubos con la sección del diámetro grande en la dirección incorrecta.

*1

Conjunto de accesorio y tubo del aire acondicionado

*2

Abrazadera del tubo

*a

Ranura

(c) Cubra por completo 2 juntas tóricas nuevas y la superficie de contacto del tubo A del líquido refrigerante del enfriador con aceite de compresor.

Aceite del compresor:

ND-OIL 12 o equivalente

(d) Instale las 2 juntas tóricas en el tubo A del líquido refrigerante del enfriador.

AVISO:

No deje que se adhieran materiales extraños a las juntas tóricas o a los sellos de junta tórica.

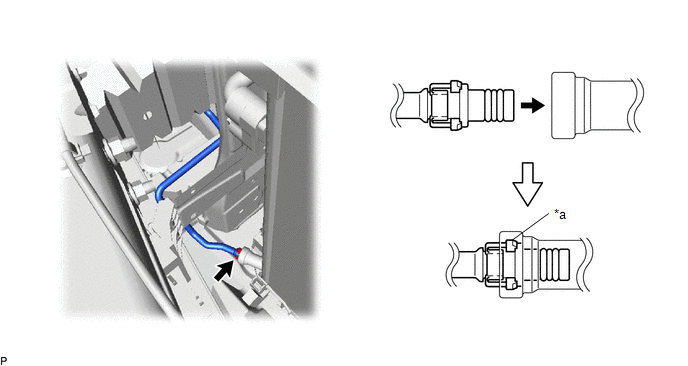

(e) Enganche el conjunto del condensador del enfriador y el tubo A del líquido refrigerante del enfriador.

*a

Sección de diámetro grande de la abrazadera del tubo

-

-

AVISO:

Enganche las piezas sujetando el tubo, no la abrazadera del tubo.

(f) Inserte firmemente la abrazadera de tubo hasta el punto en que la sección de diámetro grande de la abrazadera de tubo esté cubierta por el conjunto de condensador del enfriador.

OBSERVACIÓN:

  • Al insertar, asegúrese de que se oye un clic.
  • Asegúrese de que el tubo A del líquido refrigerante del enfriador está insertado de forma segura tirando de él.

4. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA

(a) Retire la cinta de vinilo del subconjunto de la manguera de descarga y la pieza de conexión del conjunto del condensador del enfriador.

(b) Aplique suficiente aceite de compresor a una junta tórica nueva y a la superficie de fijación del subconjunto de la manguera de descarga.

Aceite del compresor:

Fabricados por VALEO

VC100YF o equivalente

Fabricados por DENSO

ND-OIL 12 o equivalente

(c) Coloque la junta tórica en el subconjunto de la manguera de descarga.

(d) Conecte el subconjunto de la manguera de descarga con el conjunto del condensador del enfriador con el perno.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

5. INSTALE LA GUÍA IZQUIERDA DEL AIRE DEL RADIADOR N° 1

Haga clic aquí

6. INSTALE LA GUÍA DERECHA DEL AIRE DEL RADIADOR N° 1

Haga clic aquí

7. INSTALE EL REFUERZO DEL PARACHOQUES DELANTERO

Haga clic aquí

8. INSTALE LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO

Haga clic aquí

9. INSTALE LA GUÍA DEL AIRE DEL RADIADOR N° 2

Haga clic aquí

10. INSTALE EL SUBCONJUNTO DEL SOPORTE SUPERIOR DEL RADIADOR

Haga clic aquí

11. INSTALE EL CONJUNTO DE BLOQUEO DEL CAPÓ

  • Con interruptor de la luz de cortesía del capó del motor:

    Haga clic aquí

  • Sin interruptor de la luz de cortesía del capó del motor:

    Haga clic aquí

12. INSTALE EL SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPÓ

Haga clic aquí

13. INSTALE EL RADIADOR EN EL SELLO N° 1 DEL SOPORTE

Haga clic aquí

14. INSTALE EL RETÉN N° 1 DE LA REJILLA DEL RADIADOR

Haga clic aquí

15. INSTALE EL SUBCONJUNTO DEL REFUERZO SUPERIOR DEL PARACHOQUES DELANTERO

Haga clic aquí

16. INSTALE LA ENTRADA DEL DEPURADOR DE AIRE N° 1

Haga clic aquí

17. INSTALE EL CONJUNTO DEL FARO IZQUIERDO (para faro de halógeno)

Haga clic aquí

18. COLOQUE EL CONJUNTO DEL FARO IZQUIERDO (para faro de LED)

Haga clic aquí

19. INSTALE EL CONJUNTO DEL FARO DERECHO (para faro de halógeno)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

20. COLOQUE EL CONJUNTO DE LOS FAROS DERECHO (para faro de LED)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

21. AÑADA REFRIGERANTE AL SISTEMA DE AIRE ACONDICIONADO (para HFC-134a [R134a])

Haga clic aquí

22. AÑADA REFRIGERANTE AL SISTEMA DE AIRE ACONDICIONADO (para HFO-1234yf [R1234yf])

Haga clic aquí

23. CALIENTE EL MOTOR (para HFC-134 [R134a])

Haga clic aquí

24. CALIENTE EL MOTOR (para HFO-1234yf [R1234yf])

Haga clic aquí

25. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE (para HFC-134a [R134a])

Haga clic aquí

26. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE (para HFO-1234yf [R1234yf])

Haga clic aquí

27. AJUSTE EL CONJUNTO DE BLOQUEO DEL CAPÓ

Haga clic aquí
