Toyota CH-R Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

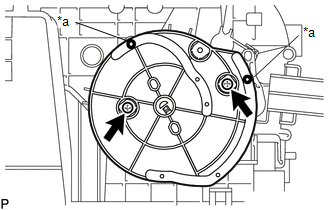

1. COLOQUE EL SUBCONJUNTO DEL SERVORREGULADOR DEL SOPLADOR N° 1

(a) Conecte las 2 articulaciones del conjunto del soplador con los 2 platos del subconjunto del servorregulador del soplador n° 1, tal y como se muestra en la ilustración.

*a

Vinculado

(b) Instale el subconjunto del servorregulador n° 1 del soplador con los 2 tornillos.

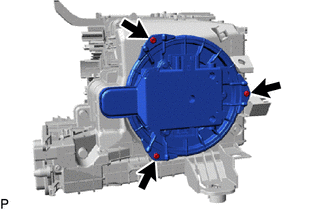

2. INSTALE EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR

(a) Instale el subconjunto del motor del soplador con ventilador con los 3 tornillos.

AVISO:

Reemplace el motor del soplador por el subconjunto del ventilador si se ha caído o ha recibido un fuerte impacto.

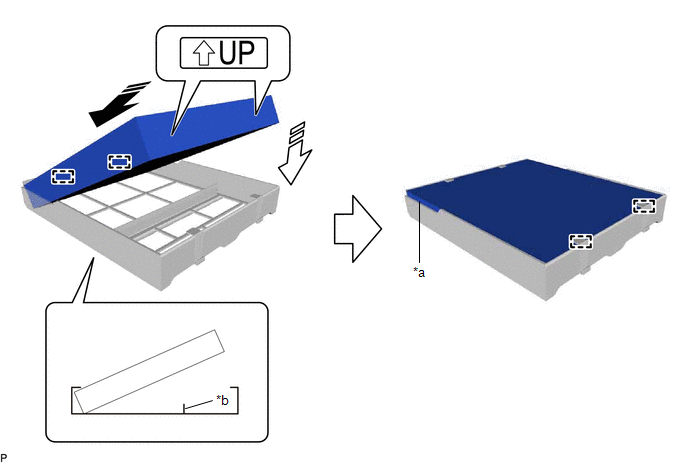

3. INSTALE EL FILTRO DE AIRE LIMPIO

(a) Enganche las guías en el lado de la muesca de las piezas de la unidad de refrigeración y, a continuación, enganche las guías como se muestra en la ilustración para instalar el filtro depurador de aire.

*a

Muesca

*b

Saliente

Instale en esta dirección (1)

Instale en esta dirección (2)

AVISO:

  • Asegúrese de que las marcas "UP" están orientadas en la dirección correcta antes de instalar el filtro de aire limpio.
  • Asegúrese de que no haya holgura entre el filtro depurador de aire de la unidad de refrigeración y el filtro de aire limpio y que no se deforme.

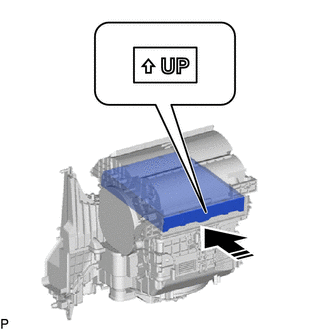

(b) Instale el subconjunto del filtro de aire como se muestra en la ilustración.

Coloque en este sentido

AVISO:

Asegúrese de que las marcas "UP" están orientadas en la dirección correcta antes de instalar el subconjunto del filtro de aire.

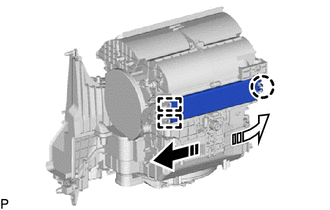

4. COLOQUE LA PLACA DE LA CUBIERTA DEL FILTRO DE AIRE

(a) Enganche las guías y la garra como se muestra en la ilustración para instalar la placa de cubierta del filtro de aire.

Instale en esta dirección (1)

Instale en esta dirección (2)
