Componentes

COMPONENTES

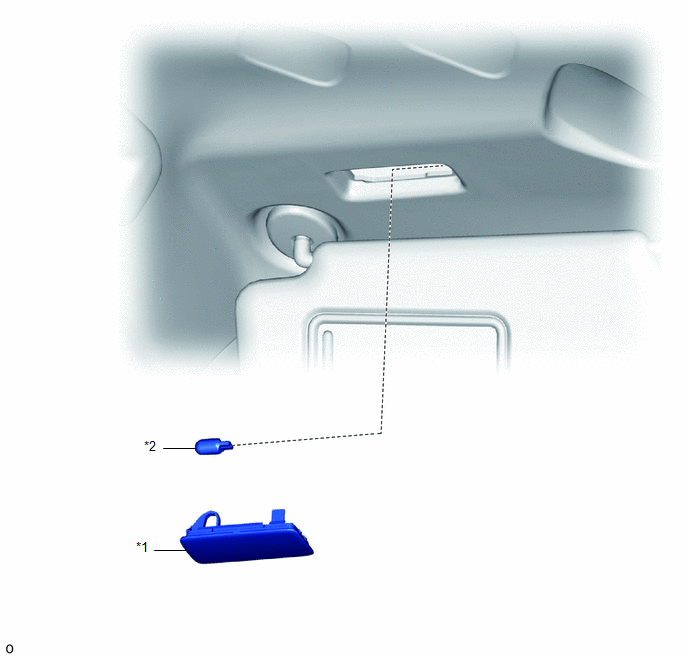

ILUSTRACIÓN

CONJUNTO DE LA LUZ DE CORTESÍA

BOMBILLA DE LA LUZ DE CORTESÍA

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado izquierdo que en el derecho.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESÍA

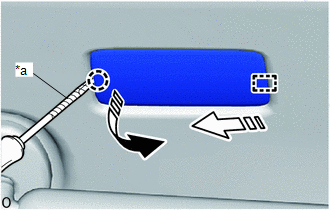

(a) Utilice un destornillador con la punta envuelta en cinta protectora para soltar la garra y la guía y extraiga el conjunto de la luz de cortesía del forro del techo, como se muestra en la ilustración.

*a	Cinta protectora
	Extraiga en esta dirección (1)
	Extraiga en esta dirección (2)

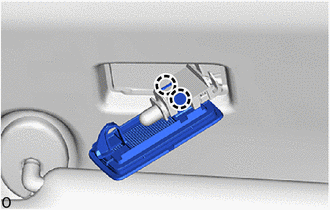

(b) Desenganche las garras y extraiga el conjunto de la luz de cortesía del portalámparas.

2. EXTRAIGA LA BOMBILLA DE LA LUZ DE CORTESÍA

Haga clic aquí

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado izquierdo que en el derecho.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DE LA LUZ DE CORTESÍA

Haga clic aquí

2. INSTALE EL CONJUNTO DE LA LUZ DE CORTESÍA

(a) Enganche las garras e instale el conjunto de la luz de cortesía en el portalámparas.

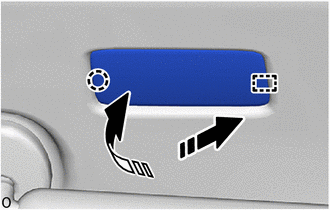

(b) Enganche la guía y la garra e instale el conjunto de la luz de cortesía en el forro del techo, tal y como se muestra en la ilustración.

	Instale en esta dirección (1)
	Instale en esta dirección (2)
