TERMINALES DE LA ECU

CONJUNTO DEL JUEGO DE INSTRUMENTOS

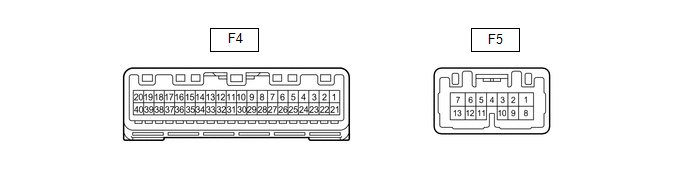

(a) Desconecte los conectores del conjunto del juego de instrumentos.

(b) Mida la tensión en el conector del lado del mazo de cables según los valores de la siguiente tabla.

N° de terminal	Color del cableado	Descripción del terminal	Estado	Valor especificado
F4-39 (IG+) - Masa de la carrocería	P - Masa de la carrocería	Señal del interruptor de encendido	Interruptor de encendido desactivado	Inferior a 1 V
F4-39 (IG+) - Masa de la carrocería	P - Masa de la carrocería	Señal del interruptor de encendido	Interruptor de encendido en posición ON	11 a 14 V
F4-40 (B) - Masa de la carrocería	SB - Masa de la carrocería	Batería	Siempre	11 a 14 V
F5-1 (B) - Masa de la carrocería	SB - Masa de la carrocería	Batería	Siempre	11 a 14 V

Si el resultado no es el especificado, es posible que haya una avería en el mazo de cables.

(d) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

N° de terminal (Símbolos)	Color del cableado	Descripción del terminal	Estado	Valor especificado
F4-1 (RLMT) - Masa de la carrocería*1	L - Masa de la carrocería	Señal del indicador de advertencia del cinturón de seguridad trasero izquierdo	Cinturón de seguridad del asiento trasero izquierdo abrochado en el transcurso de 30 segundos desde la apertura de la puerta trasera con el interruptor de encendido en posición ON	11 a 14 V
F4-1 (RLMT) - Masa de la carrocería*1	L - Masa de la carrocería		Cinturón de seguridad del asiento trasero izquierdo desabrochado en el transcurso de 30 segundos desde la apertura de la puerta trasera con el interruptor de encendido en posición ON	Inferior a 1 V
F4-2 (RCMT) - Masa de la carrocería*1	V - Masa de la carrocería	Señal del indicador de advertencia del cinturón de seguridad central del asiento trasero	Cinturón de seguridad del asiento trasero central abrochado en el transcurso de 30 segundos desde la apertura de la puerta trasera con el interruptor de encendido en posición ON	11 a 14 V
F4-2 (RCMT) - Masa de la carrocería*1	V - Masa de la carrocería		Cinturón de seguridad del asiento trasero central desabrochado en el transcurso de 30 segundos desde la apertura de la puerta trasera con el interruptor de encendido en posición ON	Inferior a 1 V
F4-3 (RRMT) - Masa de la carrocería*1	W - Masa de la carrocería	Señal del indicador de advertencia del cinturón de seguridad trasero derecho	Cinturón de seguridad del asiento trasero derecho abrochado en el transcurso de 30 segundos desde la apertura de la puerta trasera con el interruptor de encendido en posición ON	11 a 14 V
F4-3 (RRMT) - Masa de la carrocería*1	W - Masa de la carrocería		Cinturón de seguridad del asiento trasero derecho desabrochado en el transcurso de 30 segundos desde la apertura de la puerta trasera con el interruptor de encendido en posición ON	Inferior a 1 V
F4-4 (INT) - Masa de la carrocería*2	B - Masa de la carrocería	Señal del indicador de advertencia de presión de los neumáticos	Interruptor de encendido en posición ON, indicador de advertencia de presión de los neumáticos apagado	Inferior a 1 V
F4-4 (INT) - Masa de la carrocería*2	B - Masa de la carrocería		Interruptor de encendido en posición ON, indicador de advertencia de presión de los neumáticos encendido	11 a 14 V
F4-5 (SI) - Masa de la carrocería	GR - Masa de la carrocería	Señal de velocidad para otros sistemas (entrada)	Interruptor de encendido en posición ON, rueda girando	Generación de impulsos (consulte la forma de onda 1)
F4-6 (+S) - Masa de la carrocería	V - Masa de la carrocería	Señal de velocidad para otros sistemas (salida)	Interruptor de encendido en posición ON, rueda girando	Generación de impulsos (consulte la forma de onda 1)
F4-7 (PKBI) - Masa de la carrocería*3	GR - Masa de la carrocería	Señal del interruptor de la hebilla del cinturón de seguridad del pasajero delantero	Interruptor de encendido en posición ON, cinturón de seguridad del pasajero delantero abrochado y asiento del pasajero delantero ocupado	11 a 14 V
F4-7 (PKBI) - Masa de la carrocería*3	GR - Masa de la carrocería		Interruptor de encendido en posición ON, cinturón de seguridad del pasajero delantero desabrochado y asiento del pasajero delantero ocupado	Inferior a 1 V
F4-9 (S) - Masa de la carrocería	G - Masa de la carrocería	Señal del interruptor de presión de aceite del motor	Interruptor de encendido en posición ON, indicador de advertencia de nivel bajo del aceite del motor encendido	Inferior a 1 V
F4-9 (S) - Masa de la carrocería	G - Masa de la carrocería	Señal del interruptor de presión de aceite del motor	Interruptor de encendido en posición ON, indicador de advertencia de nivel bajo del aceite del motor apagado	11 a 14 V
F4-10 (MSD) - Masa de la carrocería*1	V - Masa de la carrocería	Señal del cinturón de seguridad interior trasero (lado izquierdo)	Interruptor de encendido activado, cinturón de seguridad del asiento trasero izquierdo desabrochado	Inferior a 1 V
F4-10 (MSD) - Masa de la carrocería*1	V - Masa de la carrocería		Interruptor de encendido activado, cinturón de seguridad del asiento trasero izquierdo abrochado	11 a 14 V
F4-11 (MSTI) - Masa de la carrocería*1	BE - Masa de la carrocería	Señal del cinturón de seguridad interior trasero (central)	Interruptor de encendido activado, cinturón de seguridad del asiento trasero central desabrochado	Inferior a 1 V
F4-11 (MSTI) - Masa de la carrocería*1	BE - Masa de la carrocería	Señal del cinturón de seguridad interior trasero (central)	Interruptor de encendido activado, cinturón de seguridad del asiento trasero central abrochado	11 a 14 V
F4-12 (SW) - Masa de la carrocería	R - Masa de la carrocería	Señal del indicador de advertencia del sistema de frenos (indicador rojo)	Interruptor de encendido en la posición ON, indicador de advertencia del sistema de frenos (indicador rojo) activado	Inferior a 1 V
F4-12 (SW) - Masa de la carrocería	R - Masa de la carrocería		Interruptor de encendido en la posición ON, indicador de advertencia del sistema de frenos (indicador rojo) desactivado	11 a 14 V
F4-13 (MSFM) - Masa de la carrocería*1	R - Masa de la carrocería	Señal del cinturón de seguridad interior trasero (lado derecho)	Interruptor de encendido activado, cinturón de seguridad del asiento trasero derecho desabrochado	Inferior a 1 V
F4-13 (MSFM) - Masa de la carrocería*1	R - Masa de la carrocería		Interruptor de encendido activado, cinturón de seguridad del asiento trasero derecho abrochado	11 a 14 V
F4-16 (FV) - Masa de la carrocería	GR - Masa de la carrocería	Medidor del sensor del nivel de combustible (fuente de alimentación)	Combustible F (depósito lleno) → E (vacío)	4.5 a 5.5 V
F4-17 (WLVL) - Masa de la carrocería*4	LG - Masa de la carrocería	Señal del nivel del líquido del lavaparabrisas	Interruptor de encendido en posición ON, nivel del líquido lavaparabrisas no bajo	11 a 14 V
F4-17 (WLVL) - Masa de la carrocería*4	LG - Masa de la carrocería	Señal del nivel del líquido del lavaparabrisas	Interruptor de encendido en posición ON, nivel del líquido lavaparabrisas bajo	Inferior a 1 V
F4-20 (SW3) - Masa de la carrocería	W - Masa de la carrocería	Masa del interruptor del reóstato de control de las luces	Siempre	Inferior a 1 Ω
F4-21 (ET) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω
F4-23 (FR) - F4-15 (FE&B)	G - BE	Señal de nivel de combustible	Interruptor de encendido activado, nivel del depósito lleno	Inferior a 1 V
F4-23 (FR) - F4-15 (FE&B)	G - BE	Señal de nivel de combustible	Interruptor de encendido activado, nivel del depósito bajo (indicador de advertencia del nivel de combustible encendido)	4.5 a 9 V
F4-24 (TC) - Masa de la carrocería	V - Masa de la carrocería	Señal del interruptor de cancelación TAIL	Interruptor de cancelación TAIL en posición OFF → ON	10 kΩ o superior → Inferior a 1 Ω
F4-25 (SW1) - Masa de la carrocería	G - Masa de la carrocería	Fuente de alimentación para reóstato de control de las luces	Interruptor de encendido en posición ON	4.6 a 5.4 V
F4-26 (SW2) - Masa de la carrocería	L - Masa de la carrocería	Entrada de la perilla de control del reóstato del control de las luces	La perilla de control del reóstato de control de las luces está completamente hacia abajo	Inferior a 1 Ω
F4-26 (SW2) - Masa de la carrocería	L - Masa de la carrocería		La perilla de control del reóstato de control de las luces está completamente hacia arriba	10 kΩ o superior
F4-28 (MSM+) - Masa de la carrocería	V - Masa de la carrocería	Señal del interruptor de la almohadilla del volante	Interruptor de encendido en posición ON, interruptores trip y back en el interruptor de la almohadilla del volante sin pulsar	4.3 a 5.2 V
			Interruptor de encendido en posición ON, interruptor ENTER en la almohadilla del volante pulsado	Inferior a 0.6 V
			Interruptor de encendido en posición ON, interruptor trip en la almohadilla del volante pulsado	1.0 a 2.2 V
			Interruptor de encendido en posición ON, interruptor back en la almohadilla del volante pulsado	2.3 a 3.4 V
F4-31 (CANL) - Masa de la carrocería	SB - Masa de la carrocería	Línea de comunicación de CAN	-	-
F4-32 (CANH) - Masa de la carrocería	V - Masa de la carrocería	Línea de comunicación de CAN	-	-
F4-33 (MSSL) - Masa de la carrocería	GR - Masa de la carrocería	Señal del interruptor de la almohadilla del volante	Interruptor de encendido en posición ON, interruptores up, down, right y left en el conjunto del interruptor de la almohadilla del volante sin pulsar.	4.3 a 5.2 V
			Interruptor de encendido en posición ON, interruptor left en la almohadilla del volante pulsado	Inferior a 0.6 V
			Interruptor de encendido en posición ON, interruptor up en la almohadilla del volante pulsado	1.0 a 2.2 V
			Interruptor de encendido en posición ON, interruptor down en la almohadilla del volante pulsado	2.3 a 3.4 V
			Interruptor de encendido en posición ON, interruptor right en la almohadilla del volante pulsado	3.4 a 4.5 V
F4-34 (TEMP) - Masa de la carrocería	SB - Masa de la carrocería	Señal del sensor de temperatura ambiente	Temperatura ambiente 25°C (77°F)	1.6 a 1.8 Ω
F4-35 (TX1+) - Masa de la carrocería	P - Masa de la carrocería	Señal del medidor del sensor de temperatura ambiente	Siempre	Inferior a 1 Ω
F5-2 (VCM) - Masa de la carrocería*5	GR - Masa de la carrocería	Señal del interruptor de advertencia de vacío	Interruptor de encendido en posición ON, régimen de ralentí del motor	Generación de impulsos
F5-3 (HAZ) - Masa de la carrocería	W - Masa de la carrocería	Señal del interruptor del indicador de las luces de emergencia (salida)	Interruptor de advertencia de riesgo desactivado	11 a 14 V
F5-3 (HAZ) - Masa de la carrocería	W - Masa de la carrocería		Interruptor de advertencia de riesgo activado	Inferior a 1 V
F5-5 (TRNR) - Masa de la carrocería	SB - Masa de la carrocería	Señal del intermitente trasero derecho	Interruptor de encendido en posición ON, indicador luminoso de intermitente derecho apagado	Inferior a 1 V
F5-5 (TRNR) - Masa de la carrocería	SB - Masa de la carrocería	Señal del intermitente trasero derecho	Interruptor de encendido en posición ON, indicador luminoso de intermitente derecho parpadea	11 a 14 V ←→ Inferior a 1 V
F5-6 (TRNL) - Masa de la carrocería	Y - Masa de la carrocería	Señal del intermitente trasero izquierdo	Interruptor de encendido en posición ON, el indicador luminoso de intermitente izquierdo apagado	Inferior a 1 V
F5-6 (TRNL) - Masa de la carrocería	Y - Masa de la carrocería	Señal del intermitente trasero izquierdo	Interruptor de encendido en posición ON, el indicador luminoso del intermitente izquierdo parpadea	11 a 14 V ←→ Inferior a 1 V
F5-7 (LR) - Masa de la carrocería	V - Masa de la carrocería	Señal del intermitente trasero derecho	Interruptor de encendido en posición ON, indicador luminoso de intermitente derecho apagado	Inferior a 1 V
F5-7 (LR) - Masa de la carrocería	V - Masa de la carrocería	Señal del intermitente trasero derecho	Interruptor de encendido en posición ON, indicador luminoso de intermitente derecho parpadea	11 a 14 V ←→ Inferior a 1 V
F5-8 (SW) - Masa de la carrocería	L - Masa de la carrocería	Señal del interruptor de los intermitentes (giro completo)	El interruptor de graduación de la luz de los faros activado (giro completo)	Inferior a 1 V
F5-8 (SW) - Masa de la carrocería	L - Masa de la carrocería	Señal del interruptor de los intermitentes (giro completo)	Interruptor de graduación de la luz de los faros desactivado	11 a 14 V
F5-9 (ER) - Masa de la carrocería	P - Masa de la carrocería	Señal del intermitente derecho (entrada)	Interruptor de encendido en posición ON, interruptor del intermitente derecho encendido	Inferior a 1 V
F5-9 (ER) - Masa de la carrocería	P - Masa de la carrocería	Señal del intermitente derecho (entrada)	Interruptor de encendido en posición ON, interruptor del intermitente derecho apagado	11 a 14 V
F5-10 (EL) - Masa de la carrocería	B - Masa de la carrocería	Señal del intermitente izquierdo (entrada)	Interruptor de encendido en posición ON, interruptor del intermitente izquierdo encendido	Inferior a 1 V
F5-10 (EL) - Masa de la carrocería	B - Masa de la carrocería	Señal del intermitente izquierdo (entrada)	Interruptor de encendido en posición ON, interruptor del intermitente izquierdo apagado	11 a 14 V
F5-13 (LL) - Masa de la carrocería	G - Masa de la carrocería	Señal del intermitente trasero izquierdo	Interruptor de encendido en posición ON, el indicador luminoso de intermitente izquierdo apagado	Inferior a 1 V
F5-13 (LL) - Masa de la carrocería	G - Masa de la carrocería	Señal del intermitente trasero izquierdo	Interruptor de encendido en posición ON, el indicador luminoso del intermitente izquierdo parpadea	11 a 14 V ←→ Inferior a 1 V

*1: Con advertencia del cinturón de seguridad del asiento del pasajero trasero
*2: Con sistema de advertencia de la presión de los neumáticos
*3: Sin sistema de clasificación de ocupantes
*4: Con interruptor de advertencia del nivel de líquido del lavaparabrisas
*5: Con interruptor de advertencia de vacío

Si el resultado no es el especificado, es posible que haya una avería en el conjunto del juego de instrumentos.

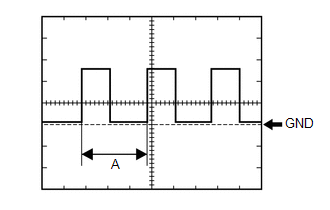

(1) Forma de onda 1 (referencia):

Elemento	Estado
Conjunto de herramientas	5 V/DIV., 20 ms/DIV.
Estado del vehículo	Interruptor de encendido en posición ON, rueda girando

OBSERVACIÓN:

Cuando el sistema funciona correctamente, la revolución de una rueda genera 4 impulsos. A medida que aumenta la velocidad del vehículo, se estrecha el ancho indicado por (A) en la ilustración.

Tabla De SÍntomas De Problemas

TABLA DE SÍNTOMAS DE PROBLEMAS AVISO: Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado ...

ComprobaciÓn/borrado De Dtc

COMPROBACIÓN/BORRADO DE DTC REVISE EL DTC (a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posición ON. (c) Encienda el Techstream. (d) Acceda a los siguientes men� ...
