Componentes

COMPONENTES

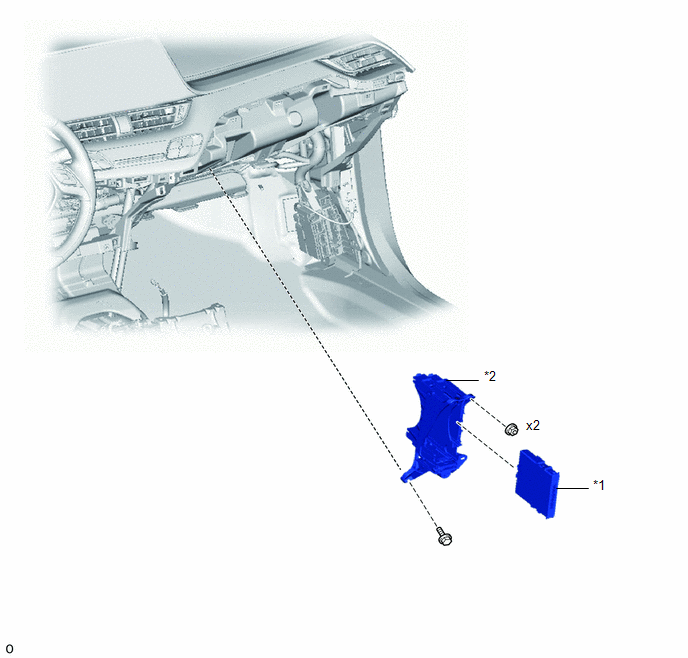

ILUSTRACIÓN

*1

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

*2

CAJA DERECHA DE LA ECU DE INTEGRACIÓN

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la ECU de certificación (conjunto de la ECU de la llave inteligente).

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

ECU de certificación (conjunto de la ECU de la llave inteligente)

Lleve a cabo el registro del código (sistema del inmovilizador)
  • Sistema inalámbrico de cierre centralizado de puertas
  • Sistema de llave inteligente
  • Función de arranque del motor
  • Sistema de bloqueo de la dirección

Con sistema de llave inteligente:

PROCEDIMIENTO

1. RETIRE LA MOLDURA DE ACABADO INFERIOR N° 2 DEL PANEL DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA LA CAJA DERECHA DE INTEGRACIÓN DE LA ECU

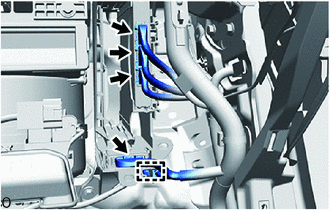

(a) Desconecte los 4 conectores.

(b) Utilice un extractor de clips para desbloquear la abrazadera del mazo de cables.

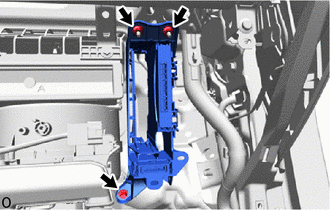

(c) Extraiga las 2 tuercas, el perno y la caja derecha de integración de la ECU.

3. EXTRAIGA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

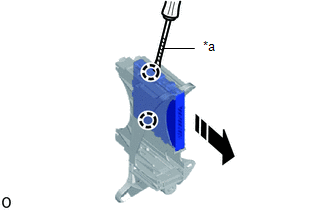

(a) Utilice un destornillador con la punta envuelta en cinta protectora, desenganche las garras para extraer la ECU de certificación (conjunto de la ECU de la llave inteligente) tal como se muestra en la ilustración.

*a

Cinta protectora

Extraiga en este sentido
