LISTA DE DATOS / PRUEBA ACTIVA
LISTA DE DATOS
OBSERVACIÓN:
La utilización del Techstream para leer la lista de datos permite leer los valores o los estados de los interruptores, los sensores, los actuadores y otros elementos sin tener que extraer ninguna pieza. Esta inspección no intrusiva puede ser muy útil ya que se pueden detectar señales o estados intermitentes antes de tocar ninguna pieza o cableado. La lectura de información de la lista de datos en las primeras etapas de la localización de averías es una forma de ahorrar tiempo de diagnóstico.
AVISO:
En la siguiente tabla, los valores de la columna "Estado normal" son los valores de referencia. No se fíe únicamente de estos valores para determinar si alguna pieza está defectuosa.
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical / Immobiliser, Engine / Data List.
(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.
Body Electrical > Immobiliser > Data List
Pantalla del tester |
Elemento de medición |
Margen |
Estado normal |
Nota de diagnóstico |
---|---|---|---|---|
D Door Courtesy SW |
Señal del interruptor de la luz de cortesía de la puerta del conductor |
ON u OFF |
ON: Puerta del conductor abierta OFF: Puerta del conductor cerrada |
*1 |
Key SW |
Señal del interruptor de advertencia de desbloqueo |
ON u OFF |
ON: Llave en el cilindro de la llave de encendido OFF: No hay ninguna llave en el cilindro de la llave de contacto |
- |
IG SW |
Señal del interruptor de encendido |
ON u OFF |
ON: Interruptor de encendido en posición ON o arranque del motor OFF: Interruptor de encendido en posición ACC u OFF |
- |
Immobiliser |
Estado del sistema inmovilizador |
Set o Unset |
Set: No hay ninguna llave en el cilindro de la llave de encendido, o han transcurrido 20 seg. después de colocar el interruptor de encendido en ACC u OFF Unset: Llave en el cilindro de la llave de encendido |
- |
Response |
Datos del chip transmisor |
NG o OK |
NG: Error de datos OK: Datos correctos |
- |
Frame Error |
Datos del chip transmisor |
NG o OK |
NG: Error de datos OK: Datos correctos |
- |
Different Serial Number |
Datos del chip transmisor |
NG o OK |
NG: Error de datos OK: Datos correctos |
- |
Different Encrypt Code |
Datos del chip transmisor |
NG o OK |
NG: Error de datos OK: Datos correctos |
- |
Abnormal Status |
Datos del chip transmisor |
NG o OK |
NG: Error de datos OK: Datos correctos |
- |
Bcc Malfunction |
Datos del chip transmisor |
NG o OK |
NG: Envío de datos incorrectos OK: Envío de datos correctos |
- |
Sub Key |
Señal de código ID de llave secundaria |
Reg o Unreg |
Reg: Se ha enviado un código ID de llave secundaria registrado Unreg: Se ha enviado un código de ID de llave secundaria no coincidente |
*1 |
Master Key |
Señal de código ID de la llave maestra |
Reg o Unreg |
Reg: Se ha enviado un código ID de llave maestra registrado Unreg: Se ha enviado un código ID de llave maestra no coincidente |
- |
Transponder S-code |
Número de llaves secundarias registradas. |
mín. 0, máx. 15 |
Número de llaves secundarias registradas. |
- |
Transponder M-code |
Número de llaves maestras registradas. |
mín. 0, máx. 15 |
Número de llaves maestras registradas. |
- |
Reg Code Space Full |
Memoria de registro de códigos de llaves |
NOT FULL o FULL |
NOT FULL: Es posible registrar el código de la llave FULL: No es posible registrar el código de la llave |
- |
+B |
Fuente de alimentación |
Break o normal |
Rotura: Fuente de alimentación abierta Normal: Fuente de alimentación normal |
- |
Antenna Coil Status |
Estado de la bobina de la llave transmisora |
Normal o Fail |
Normal: El estado de la bobina de la antena es normal Fallo: La bobina de la antena está averiada |
- |
EEPROM Status |
Estado del EEPROM/ OK u NG |
NG o OK |
NG: Avería de la EEPROM OK: EEPROM normal |
- |
E/G Start Permission |
Permiso para arrancar el motor |
NG o OK |
NG: No se permite arrancar el motor OK: Se permite arrancar el motor |
- |
Immobi ECU Comm Spd |
Velocidad de comunicación de la ECU del inmovilizador |
Desconocido, 50bps, 200bps o No Res |
Desconocido: Velocidad de la comunicación de la ECU desconocida 50bps: Velocidad de la comunicación de la ECU 50 bps 200bps: Velocidad de la comunicación de la ECU 200 bps No res: No hay respuesta de la comunicación de la ECU |
- |
The Number of DTCs |
Número de DTC |
Mín.: 0, máx.: 255 |
Número de DTC memorizados |
- |

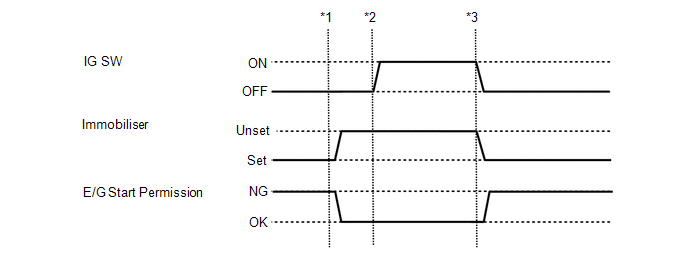

OBSERVACIÓN:
Datos procedentes de un vehículo real proporcionados como referencia.
Pantalla del tester |
Elemento de medición |
Margen |
Estado normal |
Nota de diagnóstico |
---|---|---|---|---|
Immobiliser Fuel Cut |
Estado del corte de combustible del sistema del inmovilizador |
ON u OFF |
- |
- |
PRUEBA ACTIVA
OBSERVACIÓN:
Si realiza las pruebas activas con el Techstream, podrá accionar los relés, las VSV, los actuadores y otros elementos sin tener que extraer ninguna pieza. Esta inspección funcional no intrusiva puede ser muy útil ya que se puede detectar un funcionamiento intermitente antes de tocar ninguna pieza o cableado. La realización de la prueba activa en las primeras etapas de la localización de averías es una forma de ahorrar tiempo de diagnóstico. La información de la lista de datos se puede visualizar durante las pruebas activas.
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical / Immobiliser / Active Test.
(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.
Body Electrical > Immobiliser > Active Test
Pantalla del tester |
Elemento de medición |
Rango de control |
Nota de diagnóstico |
---|---|---|---|
Security Indicator |
Indicador de seguridad |
ON/OFF |
- |
