DESCRIPCIÓN
El circuito del sensor del airbag del asiento comprende el conjunto del sensor del airbag y el sensor del airbag del asiento.
El DTC B1653/35 se almacena cuando se detecta una avería en el circuito del sensor del airbag de posición del asiento.
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
Modo de prueba/modo de comprobación |
---|---|---|---|---|
B1653/35 |
Avería en el circuito del sensor del airbag del asiento |
Se cumple alguna de las siguientes condiciones:
|
para LHD:
para RHD:
|
No se aplica a al modo de prueba/comprobación. |
Estado del vehículo |
|||||||
---|---|---|---|---|---|---|---|
Modelo 1 |
Modelo 2 |
Modelo 3 |
Modelo 4 |
Modelo 5 |
Modelo 6 |
||
Condición de diagnóstico |
Interruptor de encendido en posición ON |
○ |
○ |
○ |
○ |
○ |
○ |
Estado de la avería |
El conjunto del sensor del airbag detecta un cortocircuito en la línea en el circuito del sensor del airbag de posición del asiento |
○ |
- |
- |
- |
- |
- |
El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor del airbag de posición del asiento |
- |
○ |
- |
- |
- |
- |
|
El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor del airbag de posición del asiento |
- |
- |
○ |
- |
- |
- |
|
El conjunto del sensor del airbag detecta un circuito abierto en el circuito del sensor del airbag de posición del asiento |
- |
- |
- |
○ |
- |
- |
|
Avería en el sensor del airbag del asiento |
- |
- |
- |
- |
○ |
- |
|
Avería en el conjunto del sensor del airbag |
- |
- |
- |
- |
- |
○ |
|
Momento de la detección |
- |
- |
- |
- |
- |
- |
|
Número de ciclos |
1 ciclo |
1 ciclo |
1 ciclo |
1 ciclo |
1 ciclo |
1 ciclo |
OBSERVACIÓN:
Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.
DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
PROCEDIMIENTO
1. |
INSPECCIONE LOS CONECTORES |
(a) Apague el interruptor de encendido.
(b) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

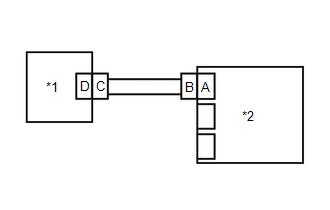

(c) Compruebe si los conectores están bien conectados al conjunto del sensor del airbag y al sensor del airbag del asiento. Compruebe también si los conectores que unen el cable del piso n° 2 y el cable del asiento delantero izquierdo están bien conectados.
OK:
Los conectores están conectados correctamente.
OBSERVACIÓN:
Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.
(d) Desconecte los conectores del conjunto del sensor del airbag y del sensor del airbag del asiento. Desconecte también los conectores que unen el cable n° 2 del asiento delantero izquierdo y el cable del piso.
(e) Verifique que los terminales de los conectores no estén deformados ni dañados.
OK:
Los terminales no están deformados ni dañados.
MAL | ![]() |
REEMPLACE EL MAZO DE CABLES |
|
2. |
INSPECCIONE EL CIRCUITO DEL SENSOR DE POSICIÓN DEL ASIENTO PARA EL AIRBAG (PARA DETECTAR CIRCUITOS ABIERTOS) |
(a) Conecte los conectores que unen el cable n° 2 del asiento delantero izquierdo y el cable del piso. |
|
(b) Utilice un cable de servicio para conectar los terminales 9 (LSP+) y 17 (LSP-) del conector B.
AVISO:
A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
M101-4 (LSP+) - M101-3 (LSP-) |
Siempre |
Inferior a 1 Ω |
MAL | ![]() |
REEMPLACE EL CABLE DEL PISO |
|
3. |
INSPECCIONE EL CIRCUITO DEL SENSOR DE POSICIÓN DEL ASIENTO PARA EL AIRBAG (PARA DETECTAR CORTOCIRCUITOS) |
(a) Desconecte el cable de servicio del conector B. |
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
M101-4 (LSP+) - M101-3 (LSP-) |
Siempre |
1 MΩ o superior |
MAL | ![]() |
REEMPLACE EL CABLE DEL PISO |
|
4. |
INSPECCIONE EL CIRCUITO DEL SENSOR DE POSICIÓN DEL ASIENTO PARA EL AIRBAG (PARA DETECTAR CORTOCIRCUITOS A B+) |
(a) Conecte el cable al terminal negativo (-) de la batería. |
|
(b) Coloque el interruptor de encendido en posición ON.
(c) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester |
Posición del interruptor |
Valor especificado |
---|---|---|
M101-3 (LSP-) - Masa de la carrocería |
Interruptor de encendido en posición ON |
Inferior a 1 V |
M101-4 (LSP+) - Masa de la carrocería |
Interruptor de encendido en posición ON |
Inferior a 1 V |
(d) Apague el interruptor de encendido.
(e) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
MAL | ![]() |
REEMPLACE EL CABLE DEL PISO |
|
5. |
INSPECCIONE EL CIRCUITO DEL SENSOR DE POSICIÓN DEL ASIENTO PARA EL AIRBAG (PARA DETECTAR CORTOCIRCUITOS A MASA) |
(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
|
MAL | ![]() |
REEMPLACE EL CABLE DEL PISO |
|
6. |
REVISE EL DTC |
(a) Conecte los conectores al conjunto del sensor del airbag y al sensor del airbag de posición del asiento. |
|
(b) Conecte el cable al terminal negativo (-) de la batería.
(c) Borre los DTC memorizados.
Haga clic aquí
(d) Apague el interruptor de encendido.
(e) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.
(f) Compruebe si se emiten DTC.
Haga clic aquí
OK:
No se emite el DTC B1653/35.
OBSERVACIÓN:
Puede que se emitan otros códigos además del DTC B1653/35, pero no estarán relacionados con la inspección actual.
OK | ![]() |
INSPECCIONE CON EL MÉTODO DE SIMULACIÓN |
|
7. |
INSPECCIONE EL SENSOR DEL AIRBAG DEL ASIENTO |
(a) Apague el interruptor de encendido. |
|
(b) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(c) Sustituya el sensor del airbag de posición del asiento por uno en buen estado.
Haga clic aquí
OBSERVACIÓN:
Lleve a cabo la siguiente inspección con piezas de otro vehículo que esté en buen estado.
(d) Conecte el cable al terminal negativo (-) de la batería.
(e) Borre los DTC memorizados.
Haga clic aquí
(f) Apague el interruptor de encendido.
(g) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.
(h) Compruebe si se emiten DTC.
Haga clic aquí
OK:
No se emite el DTC B1653/35.
OBSERVACIÓN:
Puede que se emitan otros códigos además del DTC B1653/35, pero no estarán relacionados con la inspección actual.
(i) Apague el interruptor de encendido.
(j) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(k) Vuelva a colocar el sensor del airbag de posición del asiento que se instaló para la prueba en su ubicación original.
Haga clic aquí
OK | ![]() |
REEMPLACE EL SENSOR DEL AIRBAG DE POSICIÓN DEL ASIENTO |
MAL | ![]() |
SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG
|
