AJUSTE
PRECAUCIÓN / AVISO / OBSERVACIÓN
Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben llevarse a cabo después de completar el procedimiento de alineación de las ruedas traseras se muestran a continuación.
Procedimiento necesarios después de llevar a cabo un procedimiento
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
---|---|---|---|
Ajuste de la alineación de las ruedas traseras |
|
|
|
PROCEDIMIENTO
1. INSPECCIONE LOS NEUMÁTICOS
Haga clic aquí
2. MIDA LA ALTURA DEL VEHÍCULO
Haga clic aquí
3. INSPECCIONE EL ÁNGULO DE CAÍDA
AVISO:
Realice la inspección con el vehículo vacío.

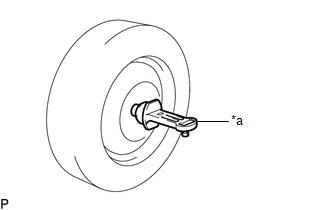

(a) Instale el medidor de ángulo de caída y de avance del pivote. |
|
(b) Compruebe el ángulo de caída.
Ángulo de caída (vehículo sin carga):
Modelo |
Inclinación del ángulo de caída |
Diferencia derecha-izquierda |
---|---|---|
ZGX10L-AHXEPX ZGX10L-AHXGPX ZGX10L-AHXNPX |
-0°43' +/- 0°45' (-0.72° +/- 0.75°) |
0°45' (0.75°) o menos |
ZGX10L-BHXNPA |
-0°51' +/- 0°45' (-0.85° +/- 0.75°) |
0°45' (0.75°) o menos |
OBSERVACIÓN:
No se puede ajustar el ángulo de caída. Si la convergencia no se encuentra dentro del rango especificado, inspeccione las piezas de la suspensión para comprobar si hay piezas dañadas o gastadas y sustitúyalas si es necesario.
4. COMPRUEBE LA CONVERGENCIA
AVISO:
Realice la inspección con el vehículo vacío.
(a) Ejerza presión varias veces en las esquinas del vehículo para lograr que rebote y así estabilizar la suspensión.
(b) Suelte el freno de estacionamiento y mueva la palanca de cambios en la posición N.
(c) Empuje el vehículo hacia delante unos 5 m (16.4 pi.). (Paso A)

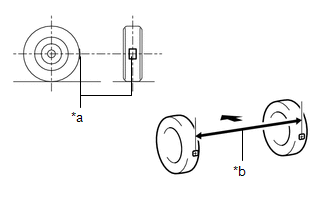

(d) Coloque las marcas centrales de la banda de rodadura en los puntos situados más atrás de las ruedas traseras y mida la distancia entre las marcas (dimensión B).
*a |
Marcas centrales de la banda de rodadura |
*b |
Dimensión B |
Parte delantera del vehículo |
(e) Empuje lentamente el vehículo hacia adelante para que las ruedas traseras giren 180°. Utilice la válvula del neumático trasero como punto de referencia.
OBSERVACIÓN:
Impida que las ruedas giren más de 180°. Si las ruedas giran más de 180°, repita el procedimiento desde el Paso A.

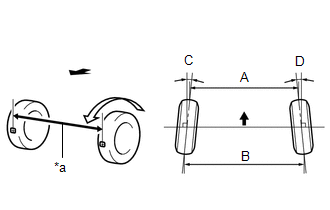

(f) Mida la distancia entre las marcas centrales de la banda de rodadura de la parte delantera de las ruedas traseras (dimensión A).
*a |
Dimensión A |
Parte delantera del vehículo |
Convergencia (vehículo sin carga):
Modelo |
Valor especificado |
---|---|
ZGX10L-AHXEPX ZGX10L-AHXGPX ZGX10L-AHXNPX |

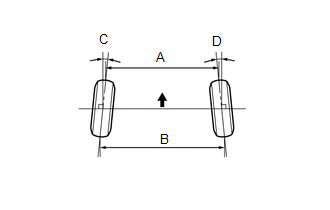

C + D: 0°10' +/- 0°10' (0.17° +/- 0.17°) |
B - A: 2.0 +/- 2.0 mm (0.0787 +/- 0.0787 pulg.) |
|
ZGX10L-BHXNPA |
C + D: 0°17' +/- 0°10' (0.28° +/- 0.17°) |
B - A: 3.0 +/- 2.0 mm (0.118 +/- 0.0787 pulg.) |
OBSERVACIÓN:
Mida "B - A" solo cuando no se puedan medir "C + D".
Si la convergencia no se encuentra dentro de los límites especificados, ajústela en el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera.
5. AJUSTE LA CONVERGENCIA

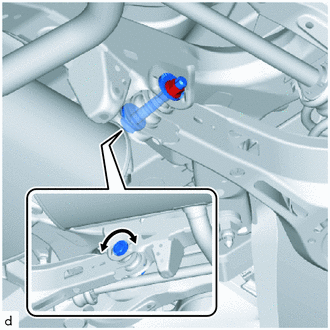

(a) Afloje la tuerca del conjunto del brazo de la suspensión trasera n° 2 (en el lado del subconjunto del elemento de suspensión trasero). AVISO: Sujete el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera mientras gira la tuerca. |
|
(b) Gire el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera para ajustar la convergencia.
Convergencia (vehículo sin carga):
Modelo |
Valor especificado |
---|---|
ZGX10L-AHXEPX ZGX10L-AHXGPX ZGX10L-AHXNPX |
C + D: 0°10' +/- 0°05' (0.17° +/- 0.08°) |
B - A: 2.0 +/- 1.0 mm (0.0787 +/- 0.0394 pulg.) |
|
ZGX10L-BHXNPA |
C + D: 0°17' +/- 0°05' (0.28° +/- 0.08°) |
B - A: 3.0 +/- 1.0 mm (0.118 +/- 0.0394 pulg.) |
OBSERVACIÓN:
Parte delantera del vehículo |
(c) Apriete la tuerca del conjunto del brazo de la suspensión trasera n° 2 (en el lado del subconjunto del elemento de suspensión trasero).
Torque:
100 N·m {1,020 kgf·cm, 74 ft·lbf}
AVISO:
Sujete el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera mientras gira la tuerca.
6. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE
7. LLEVE A CABO LA CALIBRACIÓN DEL SENSOR DE VELOCIDAD DE DERRAPE Y ACELERACIÓN
Haga clic aquí
