EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la válvula y transmisor de advertencia de la presión del neumático.

Procedimiento o pieza de sustitución	Procedimientos necesarios	Efectos/inoperante al no llevarse a cabo	Vinculado
Sustitución de la válvula y transmisor de advertencia de la presión del neumático	Registre el identificador del transmisor Reinicie el sistema de advertencia de presión de los neumáticos	Cuando se cumplen las condiciones para que se emita el DTC "el ID del transmisor no se recibe", el indicador TPWS parpadea durante 1 minuto y después se ilumina. Función de advertencia de la presión de los neumáticos	para el registro para la inicialización

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Sustitución de la válvula y transmisor de advertencia de la presión del neumático

Registre el identificador del transmisor
Reinicie el sistema de advertencia de presión de los neumáticos

Cuando se cumplen las condiciones para que se emita el DTC "el ID del transmisor no se recibe", el indicador TPWS parpadea durante 1 minuto y después se ilumina.
Función de advertencia de la presión de los neumáticos

para el registro

para la inicialización

AVISO:

Cuando sustituya el receptor y la ECU de advertencia de la presión de los neumáticos, utilice el Techstream para leer los ID del transmisor memorizados en la ECU antigua y anótelos antes de retirarla.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL VOLANTE

Haga clic aquí

2. EXTRAIGA LA VÁLVULA Y EL TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

(a) Extraiga el tapón de la válvula del neumático.

AVISO:

Guarde el tapón extraído de la válvula del neumático.

(b) Extraiga el núcleo de la válvula para que salga el aire del neumático.

AVISO:

Asegúrese de que se ha liberado la cantidad de aire suficiente.

(d) Deje caer la válvula y transmisor de advertencia de presión de los neumáticos con el ojal dentro del neumático.

OBSERVACIÓN:

Es posible que el ojal permanezca sujeto a la llanta.

(e) Con un extractor de neumáticos, quite el neumático de la llanta.

AVISO:

Procure no dañar la válvula y transmisor de advertencia de la presión de los neumáticos a causa de la interferencia entre la válvula y el talón del neumático.

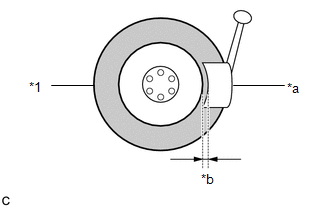

Coloque la zapata del extractor de neumáticos como se muestra en la ilustración.

*1	Neumático
*a	Zapata
*b	10 a 20 mm (0.394 a 0.787 pulg.)

(f) Extraiga del neumático la válvula y transmisor de advertencia de la presión del neumático con un ojal.

(g) Retire el ojal de la válvula y transmisor de advertencia de la presión de los neumáticos.
