Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del brazo de la suspensión trasera.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Ajuste de la alineación de las ruedas traseras

  1. Borre los datos de calibración a cero.
  2. Lleve a cabo la calibración a cero del sensor de velocidad de derrape y aceleración.
  • Se almacenan los DTC
  • El indicador de advertencia ABS se enciende
  • Se enciende el indicador luminoso de deslizamiento
  • Avería o funcionamiento desactivado del VSC

Extracción/instalación del subconjunto izquierdo del sensor trasero de regulación de altura*1

Inicialice el subconjunto de la ECU del faro izquierdo

Sistema automático de regulación del nivel del haz de los faros

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución los neumáticos)*1

  • *1: Con sensor de regulación de altura

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO IZQUIERDO DEL SENSOR TRASERO DE REGULACIÓN DE ALTURA (con sensor de regulación de altura)

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL ESTABILIZADOR TRASERO

Haga clic aquí

4. EXTRAIGA EL MUELLE ESPIRAL TRASERO

Haga clic aquí

5. EXTRAIGA EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO

Haga clic aquí

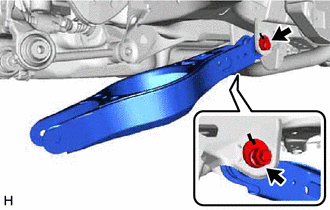

6. EXTRAIGA EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

(a) Quite la tuerca, la leva de ajuste n° 2 del ángulo de caída, el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera y el conjunto del brazo n° 2 de la suspensión trasera.

AVISO:

Sujete el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera mientras gira la tuerca.

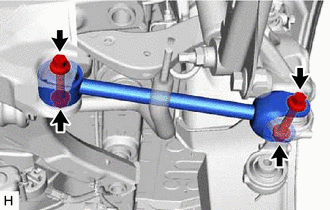

7. EXTRAIGA EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA N° 1

(a) Extraiga los 2 pernos, las 2 tuercas y el conjunto del brazo de la suspensión trasera n° 1 del subconjunto del soporte del eje trasero y del subconjunto del elemento de suspensión trasero.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.
