Toyota CH-R Manual de Taller: Componentes
COMPONENTES

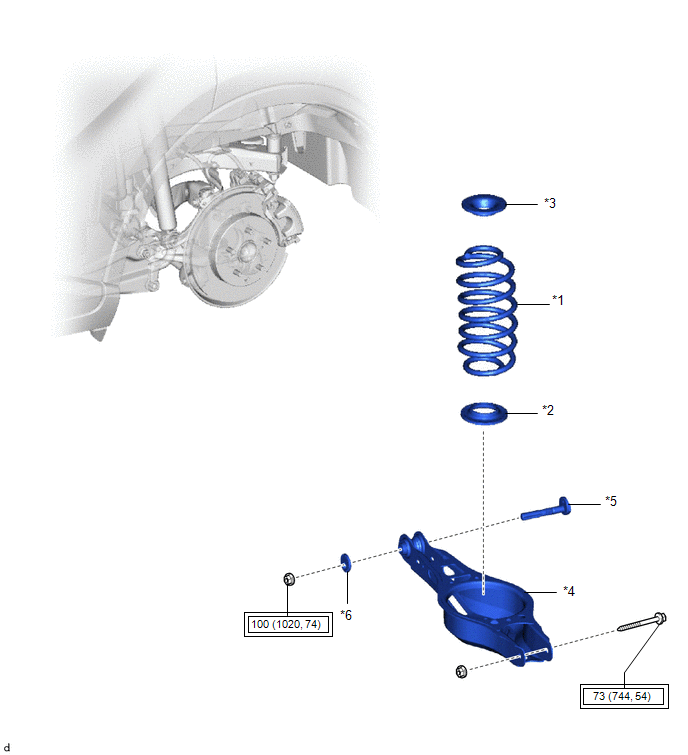

ILUSTRACIÓN
|
*1 |
MUELLE ESPIRAL TRASERO |
*2 |
AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO |
|
*3 |
AISLANTE DEL MUELLE ESPIRAL SUPERIOR TRASERO |
*4 |
CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA N° 2 |
|
*5 |
SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
*6 |
LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA N° 2 |
.png) |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |
- |
