COMPONENTES

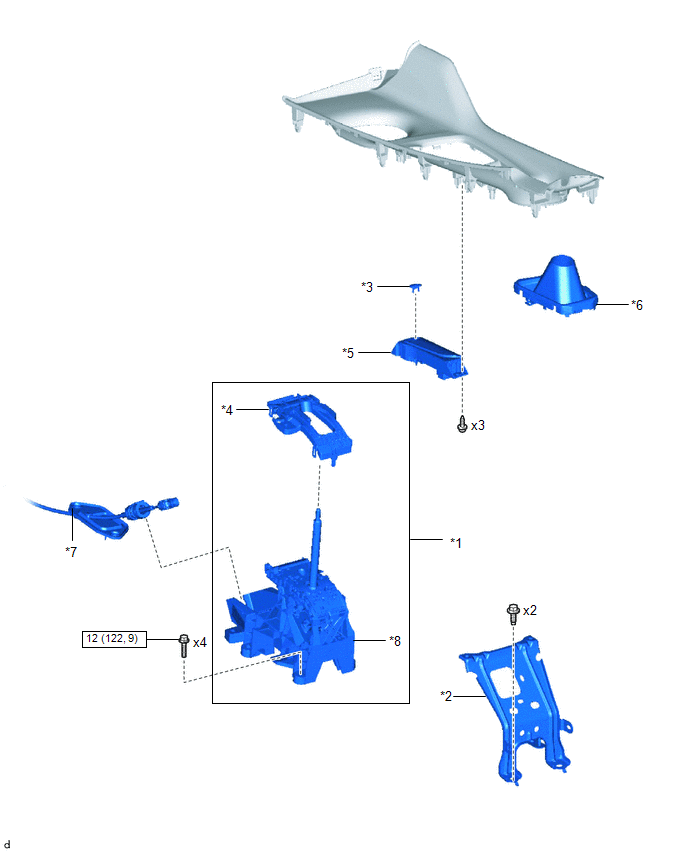

ILUSTRACIÓN

*1

CONJUNTO DE LA PALANCA DE CAMBIOS DE PISO

*2

SOPORTE DE MONTAJE DE LA CAJA DE LA CONSOLA N° 1

*3

SOMBRERETE DE LA PALANCA DE CAMBIOS

*4

SUBCONJUNTO DEL SOPORTE DEL ALOJAMIENTO DE LA PALANCA DE CAMBIOS

*5

INDICADOR DE POSICIÓN DEL CAMBIO

*6

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO

*7

CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

*8

CONJUNTO DE LA UNIDAD DE CONTROL DEL DISPOSITIVO DE BLOQUEO DEL CAMBIO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-
    Medidas De PrecauciÓn
    MEDIDAS DE PRECAUCIÓN MODOS DEL INTERRUPTOR DE ENCENDIDO (a) El tipo de interruptor de encendido empleado en este modelo varía según las características del vehículo. En la siguiente tabla se ...

    Desmontaje
    DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO (a) Desenganche las 4 guías y las 6 garras para extraer el subconjunto de la cubierta del ...
