COMPONENTES

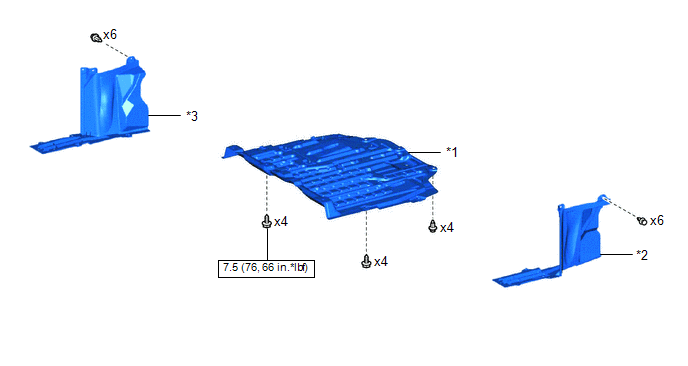

ILUSTRACIÓN
*1 |
CUBIERTA INFERIOR DEL MOTOR N° 1 |
*2 |
CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR |
*3 |
CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR |
- |
- |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

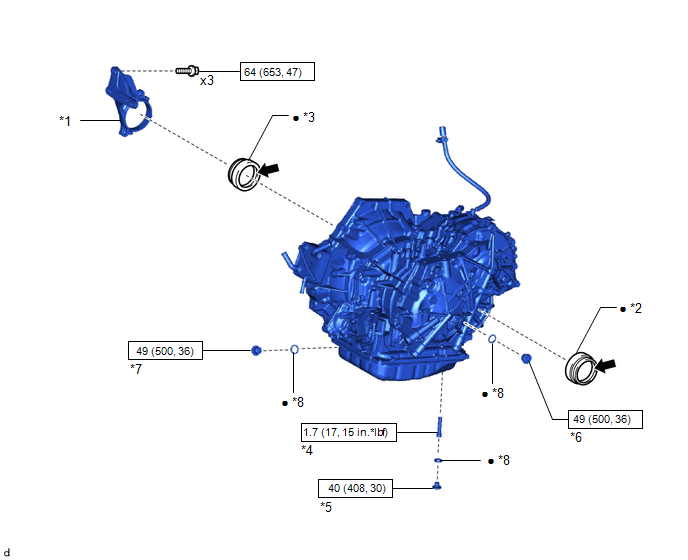

ILUSTRACIÓN
*1 |
SOPORTE DEL COJINETE DEL EJE PROPULSOR |
*2 |
SELLO DE ACEITE IZQUIERDO DEL EJE PROPULSOR DELANTERO |
*3 |
SELLO DE ACEITE DERECHO DEL EJE PROPULSOR DELANTERO |
*4 |
TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN N° 1 |
*5 |
TAPÓN DE REBOSE |
*6 |
TAPÓN DE LLENADO |
*7 |
TAPÓN DE DRENAJE |
*8 |
JUNTA |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
|
Grasa multiusos |
- |
- |
