TERMINALES DE LA ECU

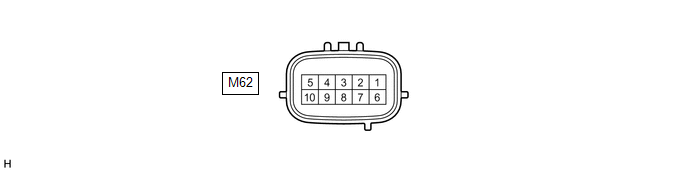

SENSOR DE SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO (PRINCIPAL)
N° de terminal (Símbolos) |
Color del cableado |
Descripción del terminal |
Estado |
Valor especificado |
---|---|---|---|---|
M62-4 (OMIL) - M62-10 (BLGD) |
L - W-B |
Fuente de alimentación del indicador del espejo retrovisor exterior izquierdo |
Indicador del espejo retrovisor exterior izquierdo iluminado |
3.5 a 9.5 V |
El indicador del espejo retrovisor exterior izquierdo parpadea |
Varía entre 0 y 9.5 V |
|||
Indicador del espejo retrovisor exterior izquierdo no iluminado |
Inferior a 1 V |
|||
M62-5 (BLB) - M62-10 (BLGD) |
BE - W-B |
Fuente de alimentación de IG |
Interruptor de encendido desactivado |
Inferior a 1 V |
Interruptor de encendido en posición ON |
11 a 14 V |
|||
M62-10 (BLGD) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa |
Siempre |
Inferior a 1 V |

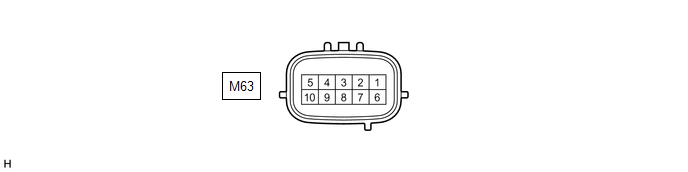

SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO (SECUNDARIO)
N° de terminal (Símbolos) |
Color del cableado |
Descripción del terminal |
Estado |
Valor especificado |
---|---|---|---|---|
M63-3 (BUZ) - M63-10 (BRGD) |
V - W-B |
Señal de funcionamiento del avisador acústico de RCTA (avisador acústico de supervisión de punto ciego) |
Avisador acústico de RCTA (avisador acústico de supervisión de punto ciego) sin sonar |
11 a 14 V |
Avisador acústico de RCTA (avisador acústico de supervisión de punto ciego) sonando |
Varía entre 0 y 14 V |
|||
M63-4 (OMIR) - M63-10 (BRGD) |
L - W-B |
Fuente de alimentación del indicador del espejo retrovisor exterior derecho |
Indicador del espejo retrovisor exterior derecho iluminado |
3.5 a 9.5 V |
El indicador del espejo retrovisor exterior derecho parpadea |
Varía entre 0 y 9.5 V |
|||
Indicador del espejo retrovisor exterior derecho no iluminado |
Inferior a 1 V |
|||
M63-5 (BRB) - M63-10 (BRGD) |
BE - W-B |
Fuente de alimentación de IG |
Interruptor de encendido desactivado |
Inferior a 1 V |
Interruptor de encendido en posición ON |
11 a 14 V |
|||
M63-10 (BRGD) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa |
Siempre |
Inferior a 1 V |
