Toyota CH-R Manual de Taller: Antena De NavegaciÓn

Componentes

COMPONENTES

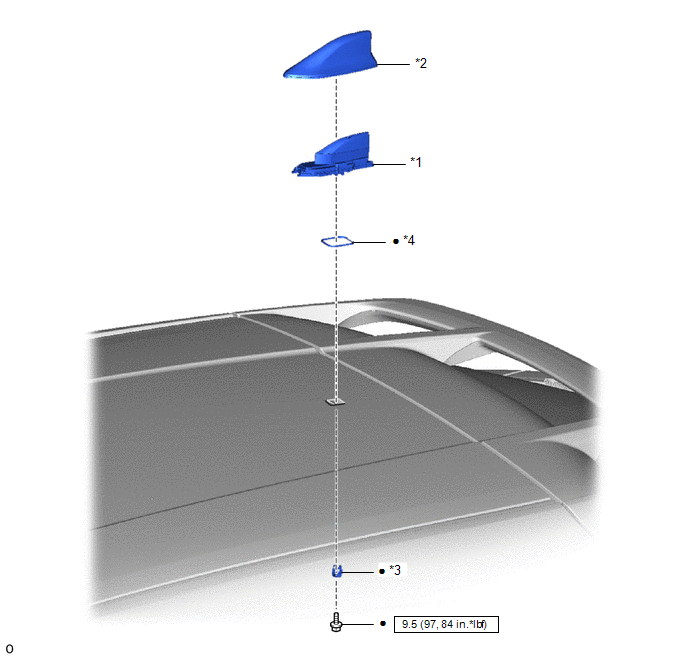

ILUSTRACIÓN

*1

CONJUNTO DE LA ANTENA DEL TECHO

*2

CUBIERTA EXTERIOR DE LA ANTENA

*3

SOPORTE

*4

SELLO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

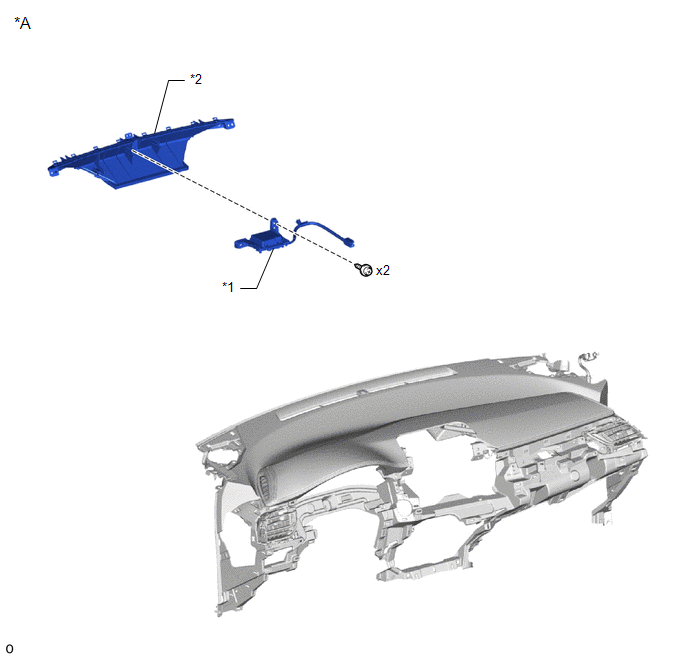

ILUSTRACIÓN

*A

Con interruptor manual (SOS)

-

-

*1

CONJUNTO DE LA ANTENA DE NAVEGACIÓN

*2

CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer y colocar las piezas, o al sustituirlas durante la extracción/instalación del conjunto de la antena de navegación se muestran a continuación.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las medidas de precaución relativas al sistema del airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TECHO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA ANTENA DE NAVEGACIÓN (con interruptor manual (SOS))

Haga clic aquí

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA ANTENA DE NAVEGACIÓN (con interruptor manual (SOS))

Haga clic aquí

2. INSTALE EL CONJUNTO DE LA ANTENA DEL TECHO

Haga clic aquí
