COMPROBACIÓN / BORRADO DE DTC

COMPRUEBE LOS DTC (COMPROBACIÓN CON EL TECHSTREAM)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG) y espere 90 segundos.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Navigation System / Trouble Codes.

Body Electrical > Navigation System > Trouble Codes

(e) Compruebe los DTC y anótelos.

(f) Compruebe los detalles de los DTC.

Haga clic aquí

AVISO:

El sistema de navegación emite los DTC para el siguiente sistema. Si se emiten DTC diferentes a los de la tabla de códigos de diagnóstico para el sistema de navegación, consulte la tabla de códigos de diagnóstico para los siguientes sistemas.

Sistema

Vaya a

Sistema de visión trasera

BORRE DE LOS DTC (BORRADO CON EL TECHSTREAM)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG) y espere 90 segundos.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Navigation System / Trouble Codes.

Body Electrical > Navigation System > Clear DTCs

(e) Borre los DTC.

INICIE EL MODO DE DIAGNÓSTICO

OBSERVACIÓN:

  • El dispositivo del vehículo real puede no coincidir con el que se muestra en las ilustraciones, según las opciones y la configuración. Por tanto, es posible que algunos de los componentes detallados no se correspondan exactamente con los de la pantalla del vehículo real.
  • Inicie el modo de diagnóstico al menos 90 segundos después de activar el interruptor del motor (IG). En caso contrario, algunos elementos no se podrán inspeccionar.

(a) Existen 4 métodos para iniciar el modo de diagnóstico. Inicie el modo de diagnóstico utilizando uno de ellos.

(b) Método 1

(1) Active el interruptor del motor (IG).

(2) Mientras mantiene pulsado el interruptor "AUDIO", utilice el interruptor de control de las luces: Off → Tail → Off → Tail → Off → Tail → Off.

(c) Método 2

(1) Conecte el Techstream al DLC3.

(2) Active el interruptor del motor (IG).

(3) Encienda el Techstream.

(4) Acceda a los siguientes menús: Body Electrical / Navigation System / Utility / Diagnostic Mode.

Body Electrical > Navigation System > Utility

Pantalla del tester

Diagnostic Mode

(d) Método 3

(1) Active el interruptor del motor (IG).

(2) Pulse el interruptor seek/track up del panel 5 veces y, a continuación, pulse el interruptor seek/track down del panel 5 veces con la pantalla y el sonido desactivados.

OBSERVACIÓN:

  • El modo de diagnóstico solo puede iniciarse si la operación mencionada se completa dentro de los 15 segundos de haberse pulsado por primera vez el interruptor seek/track up del panel.
  • Si la operación no se completa dentro de los 15 segundos de haberse pulsado por primera vez el interruptor seek/track del panel o la operación falla, active la pantalla y el sonido y vuelva a desactivarlos antes de intentar iniciar el modo de diagnóstico.

(e) Método 4

AVISO:

  • No toque la pantalla múltiple, salvo cuando sea necesario.
  • Dado que es posible que la pantalla múltiple reconozca una operación de juntar/separar dedos o de movimiento si se utiliza con 2 dedos, utilice siempre 1 dedo para usarla en modo de diagnóstico.

(1) Active el interruptor del motor (IG).

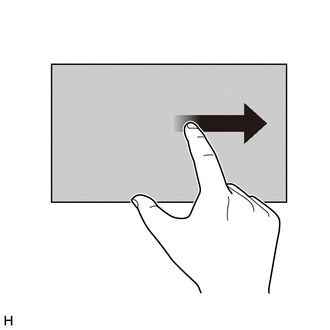

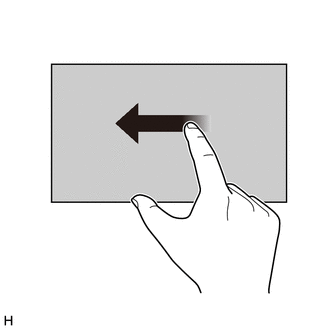

(2) Mueva la pantalla múltiple de izquierda a derecha 5 veces y, a continuación, muévala de derecha a izquierda 5 veces con la pantalla y el sonido desconectados, tal y como se muestra en la ilustración.

OBSERVACIÓN:

  • El modo de diagnóstico solo puede iniciarse si se ha completado la operación anterior en 15 segundos desde el primer movimiento de izquierda a derecha.
  • Si la operación no se finaliza en 15 segundos desde el primer movimiento de izquierda a derecha o falla, conecte la pantalla y el sonido y, a continuación, apáguelos antes de intentar iniciar de nuevo el modo de diagnóstico.
  • Los movimientos se pueden reconocer en cualquier lugar dentro de la zona táctil de la pantalla múltiple.

DIAGNÓSTICO DE FALLOS

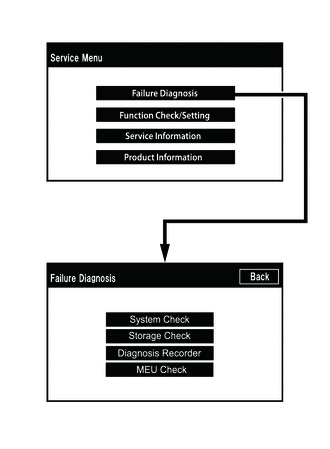

(a) La pantalla "Failure Diagnosis" se mostrará cuando se seleccione "Failure Diagnosis" en la pantalla "Service Menu".

COMPROBACIÓN DEL SISTEMA

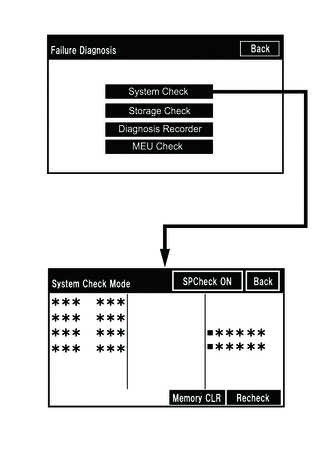

(a) La pantalla "System Check Mode" se mostrará cuando se seleccione "System Check" en la pantalla "Failure Diagnosis".

COMPRUEBE EL DTC (COMPROBACIÓN CON PANTALLA DE MODO DE COMPROBACIÓN DEL SISTEMA)

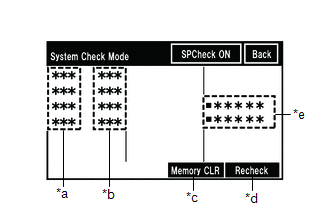

(a) Descripción de la pantalla de modo de comprobación del sistema

Descripción de la pantalla

Visualización

Contenido

*a: Device name list No. 1

  • La lista de nombres de dispositivos n° 1 muestra algunos de los dispositivos que forman el sistema de navegación.
  • Los nombres de los componentes la lista de nombres del dispositivo n° 1 se muestran en la siguiente tabla.

*b: Check result

Se muestran los códigos de resultado de todos los dispositivos.

*c: Memory clear

  • Se borran los DTC presentes e históricos, así como los nombres de los dispositivos conectados registrados.
  • Seleccione "Memory CLR" durante 3 segundos.

*d: Recheck

  • Cuando se borra la memoria, se realiza una nueva comprobación del sistema.
  • "Recheck" se atenúa durante una comprobación del sistema.

*e: Device name list No. 2

  • La lista de nombres de dispositivos n° 2 muestra algunos de los dispositivos que forman el sistema de navegación.
  • Los nombres de los componentes la lista de nombres del dispositivo n° 2 se muestran en la siguiente tabla.
*a: Descripción de la lista de nombres de dispositivos n° 1

Nombre

Componente

Método de conexión

DCU

Conjunto del receptor de radio y pantalla

-

MEU

ECU de navegación

Línea de comunicación de USB

*b: Descripción de los resultados de la comprobación

Resultado

Significado

Acción

OK

El dispositivo no responde con un DTC.

-

DETAIL

El dispositivo responde con un DTC.

Lea los DTC en la pantalla "Unit Check Mode".

NCON

El dispositivo estaba presente anteriormente, pero no respondió en el modo de diagnóstico.

  • Compruebe el circuito de la fuente de alimentación del dispositivo.
  • Inspeccione la línea de comunicación de AVC-LAN del dispositivo.

NRES

El dispositivo respondió en el modo de diagnóstico, pero no proporciona información sobre DTC.

  • Compruebe el circuito de la fuente de alimentación del dispositivo.
  • Inspeccione la línea de comunicación de AVC-LAN del dispositivo.
*e: Descripción de la lista de nombres de dispositivos n° 2

Nombre

Componente

Método de conexión

DCM

DCM (transceptor de telemática)

Línea de comunicación de USB

AUX/VTR

Conjunto del adaptador de clavija estéreo n° 1

Mazo de cables del vehículo

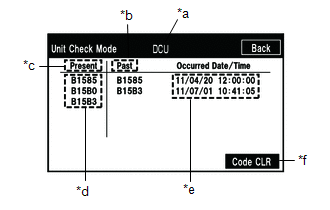

(b) Descripción de la pantalla del modo de comprobación de la unidad

Descripción de la pantalla

Visualización

Contenido

*a: Device name

Dispositivo deseado

*b: History DTC

Se muestran los resultados de la memoria de diagnóstico y los DTC registrados.

*c: Present DTC

Se muestran los DTC emitidos en la comprobación de servicio.

*d: DTC

DTC (códigos de diagnóstico)

*e: Timestamp

Se muestra la hora y la fecha de los DTC históricos. (El año se muestra en formato de 2 dígitos).

*f: Diagnosis clear

Al seleccionar "Code CLR" durante 3 segundos se borrarán los datos de la memoria de diagnóstico del dispositivo deseado (se borran tanto la respuesta del resultado de la comprobación del sistema de diagnóstico como los datos mostrados).

OBSERVACIÓN:

  • Esta pantalla se actualiza una vez por segundo.
  • Pueden visualizarse un máximo de 6 DTC como historial y DTC actuales.

(c) Lea el resultado de la inspección del sistema.

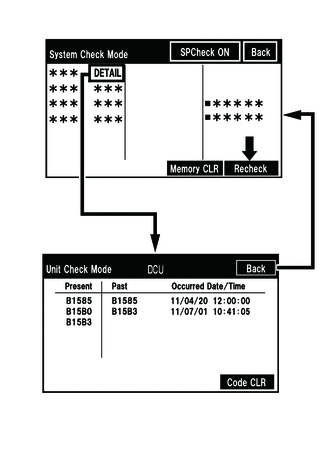

(1) Si el resultado es "DETAIL", seleccione el resultado de la comprobación que se muestra para ver los resultados en la pantalla "Unit Check Mode" y grabarlos.

AVISO:

Se pueden visualizar un máximo de 6 DTC para los DTC pasados y actuales en la pantalla "Unit Check Mode". Por lo tanto, cuando se muestran 6 DTC, realice la localización de averías de esos DTC en primer lugar y, a continuación, compruebe la pantalla "Unit Check Mode" de nuevo para ver si se emiten otros DTC.

OBSERVACIÓN:

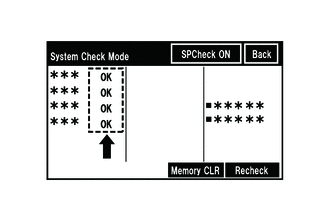

  • Si todos los resultados son "OK", no existen DTC presentes.
  • Cuando proceda a la visualización de los resultados de otro dispositivo, seleccione "Back" para volver a la pantalla "System Check Mode". Repita el paso anterior para ver los resultados de otros dispositivos.

(2) Compruebe los detalles de los DTC.

Haga clic aquí

AVISO:

El sistema de navegación emite los DTC para el siguiente sistema. Si se emiten DTC diferentes a los de la tabla de códigos de diagnóstico para el sistema de navegación, consulte la tabla de códigos de diagnóstico para los siguientes sistemas.

Sistema

Vaya a

Sistema de visión trasera

BORRADO/NUEVA COMPROBACIÓN DE DTC (BORRE CON LA PANTALLA DE MODO DE INSPECCIÓN DEL SISTEMA)

(a) Borre los DTC

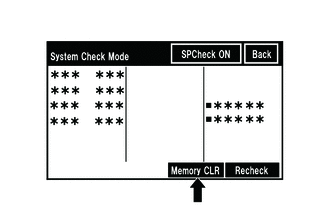

(1) Seleccione "Memory CLR" durante 3 segundos.

(2) Asegúrese de que se borran los resultados de la comprobación.

OBSERVACIÓN:

  • Para borrar los DTC de un dispositivo específico, utilice la pantalla "Unit Check Mode".
  • Cuando se borran los DTC mediante la pantalla "Unit Check Mode", seleccione "Code CLR" durante 3 segundos.

(b) Repita la comprobación

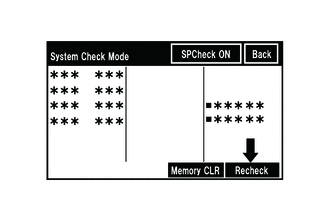

(1) Seleccione "Recheck".

(2) Asegúrese de que todos los códigos de diagnóstico son "OK" cuando se visualizan los resultados de la comprobación. Si aparece un resultado distinto a "OK", vuelva a realizar la localización y reparación de averías.

OBSERVACIÓN:

Cuando se borran los DTC a través de la pantalla "Unit Check Mode", seleccione "Back" para volver a la pantalla "System Check Mode" y realice esta operación.

FINALICE EL MODO DE DIAGNÓSTICO

(a) Desactive el interruptor del motor.
