DESCRIPCIÓN

Este DTC se memoriza cuando se produce un error de comunicación entre el conjunto del receptor de radio y pantalla y el conjunto del juego de instrumentos.

N° de DTC	Elemento detectado	Condición de detección del DTC	Área afectada
B1324	Pérdida de comunicación con el instrumento	Después de que el conjunto del receptor de radio y pantalla recibe una señal de información de registro procedente del conjunto del juego de instrumentos cuando se activa el interruptor del motor (IG), 1 o más veces, el conjunto del receptor de radio y pantalla no recibe la señal durante un mínimo de 30 segundos.	Conjunto del juego de instrumentos Conjunto del receptor de radio y pantalla Mazo de cables o conector

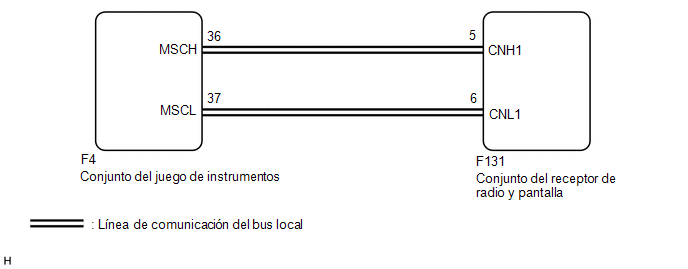

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte las medidas de precaución del sistema de navegación.
Haga clic aquí
Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
- Se almacena un DTC de avería de comunicación.
- Es posible que el conjunto del receptor de radio y pantalla o la ECU de navegación no funcionen correctamente.
Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.

PROCEDIMIENTO

1.	INSPECCIONE EL DTC (SISTEMA DE MEDIDORES/INDICADORES)

(a) Borre los DTC.

Body Electrical > Combination Meter > Clear DTCs

(b) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Combination Meter > Trouble Codes

OK:

No se emiten otros DTC.

MAL

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector F4 del conjunto del juego de instrumentos.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
F131-5 (CNH1) - F4-36 (MSCH)	Siempre	Inferior a 1 Ω
F131-6 (CNL1) - F4-37 (MSCL)	Siempre	Inferior a 1 Ω
F131-5 (CNH1) - Masa de la carrocería	Siempre	10 kΩ o superior
F131-6 (CNL1) - Masa de la carrocería	Siempre	10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.	SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Sustituya el conjunto del juego de instrumentos

Haga clic aquí

(b) Borre los DTC.

Haga clic aquí

Body Electrical > Navigation System > Clear DTCs

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
