Toyota CH-R Manual de Taller: RelÉ

Toyota CH-R Manual de Taller / Espejos Retrovisores (ext) / RelÉ

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

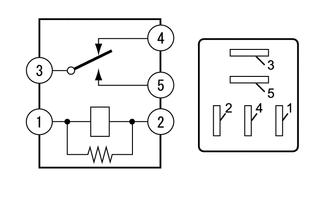

1. INSPECCIONE EL RELÉ DE CONTROL DEL RETROVISOR

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
3 - 4	Tensión de la batería aplicada a los terminales 1 y 2	10 kΩ o superior
3 - 4	No se aplica tensión de la batería entre los terminales	Inferior a 1 Ω
3 - 5	Tensión de la batería aplicada a los terminales 1 y 2	Inferior a 1 Ω
3 - 5	No se aplica tensión de la batería entre los terminales	10 kΩ o superior
4 - 5	Siempre	10 kΩ o superior

Si el resultado no es el especificado, sustituya el relé de control del retrovisor.
