INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Cuando instale la placa de identificación, caliente el embellecedor exterior de la puerta del maletero y las placas de identificación con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura
  • Embellecedor exterior de la puerta del maletero
  • Placa de identificación

20 a 30°C (68 a 86°F)

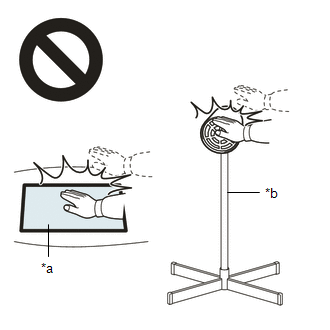

ADVERTENCIA:

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente la carrocería del vehículo, el embellecedor exterior de la puerta del maletero o la placa de identificación en exceso.

PROCEDIMIENTO

1. INSTALE EL EMBLEMA DE LA PUERTA DEL MALETERO N° 1

(a) Limpie la superficie del embellecedor exterior de la puerta del maletero.

(1) Con una lámpara térmica, caliente la superficie del embellecedor exterior de la puerta del maletero.

(2) Elimine todo resto de la cinta adhesiva de doble cara del embellecedor exterior de la puerta del maletero.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Con ayuda de una lámpara térmica, caliente el embellecedor exterior de la puerta del maletero y un nuevo emblema de la puerta del maletero n° 1.

(c) Quite el papel del emblema de la puerta del maletero n° 1.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

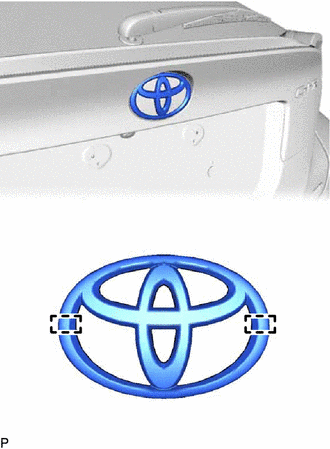

(d) Enganche los 2 pasadores e instale el emblema de la puerta del maletero n° 1 como se muestra en la ilustración.

2. COLOQUE LA PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL MALETERO N° 1

(a) Limpie la superficie del embellecedor exterior de la puerta del maletero.

(1) Con una lámpara térmica, caliente la superficie del embellecedor exterior de la puerta del maletero.

(2) Elimine todo resto de la cinta adhesiva de doble cara del embellecedor exterior de la puerta del maletero.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Utilizando una lámpara térmica, caliente el embellecedor exterior de la puerta del maletero y una nueva placa de identificación de la puerta del maletero n° 1.

(c) Quite el papel protector de la placa de identificación de la puerta del maletero n° 1.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

(d) Instale la placa de identificación de la puerta del maletero n° 1 como se indica en la ilustración.

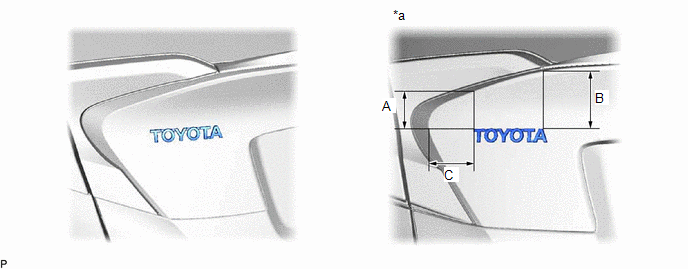

*a

Valores de referencia

-

-

Medición estándar:

Área

Medida

Área

Medida

A

57.0 mm (2.24 pulg.)

B

85.5 mm (3.37 pulg.)

C

83.2 mm (3.28 pulg.)

-

-

3. COLOQUE LA PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL MALETERO N° 2

(a) Limpie la superficie del embellecedor exterior de la puerta del maletero.

(1) Con una lámpara térmica, caliente la superficie del embellecedor exterior de la puerta del maletero.

(2) Elimine todo resto de la cinta adhesiva de doble cara del embellecedor exterior de la puerta del maletero.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Utilizando una lámpara térmica, caliente el embellecedor exterior de la puerta del maletero y una nueva placa de identificación de la puerta del maletero n° 2.

(c) Quite el papel protector de la placa de identificación de la puerta del maletero n° 2.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

(d) Instale la placa de identificación de la puerta del maletero n° 2 como se indica en la ilustración.

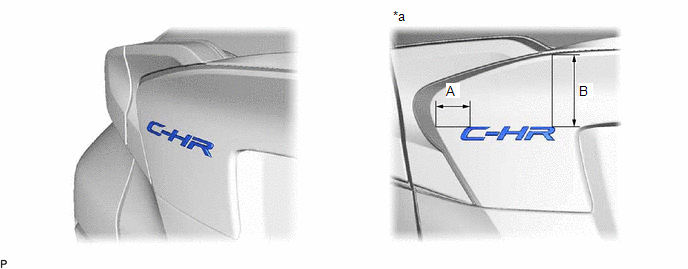

*a

Valores de referencia

-

-

Medición estándar:

Área

Medida

Área

Medida

A

65.1 mm (2.56 pulg.)

B

113.7 mm (4.48 pulg.)
