Toyota CH-R Manual de Taller: ExtracciÓn

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Conjunto De Las Luces Combinadas Traseras (para El Tipo De Bombilla) / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS

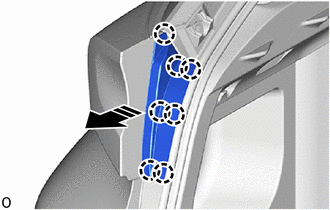

(a) Desenganche las garras para extraer la cubierta del conjunto de luces traseras como se muestra en la ilustración.

Extraiga en este sentido

2. QUITE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS

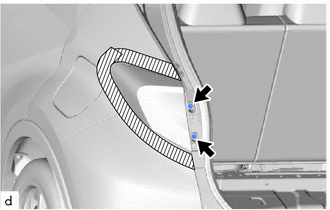

(a) Aplique cinta protectora alrededor del conjunto de las luces combinadas traseras como se muestra en la ilustración.

Cinta protectora

(b) Quite los 2 tornillos.

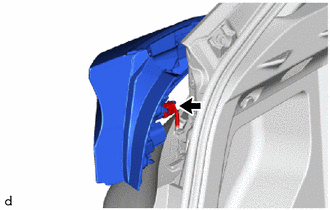

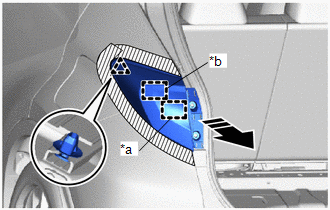

(c) Tire del conjunto de las luces combinadas traseras hacia la parte trasera del vehículo, como se muestra en la ilustración, para desenganchar el clip, la guía y el pasador y separe el conjunto de las luces combinadas traseras.

AVISO:

Para evitar que las luces combinadas traseras se caiga cuando desenganche los pasadores y las guías, sujete ligeramente el conjunto de las luces traseras.

*a

Guía

*b

Pasador

Extraiga en este sentido

(d) Desconecte el conector para extraer el conjunto de las luces combinadas traseras.
    Desmontaje
