Toyota CH-R Manual de Taller: ExtracciÓn

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Interruptor De GraduaciÓn De La Luz De Los Faros / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del interruptor de graduación de la luz de los faros.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimientos necesarios	Efectos/inoperante al no llevarse a cabo
Desconecte el cable del terminal negativo de la batería	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas
	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las medidas de precaución relativas al sistema del airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS

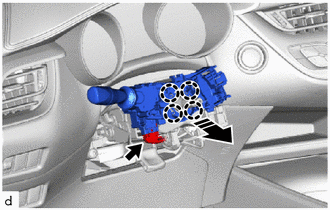

(a) Desconecte el conector.

Extraiga en este sentido

(b) Desenganche las garras para extraer el conjunto del interruptor de graduación de la luz de los faros tal como se indica en la ilustración.
