DESCRIPCIÓN
La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) controla el funcionamiento del relé TAIL.

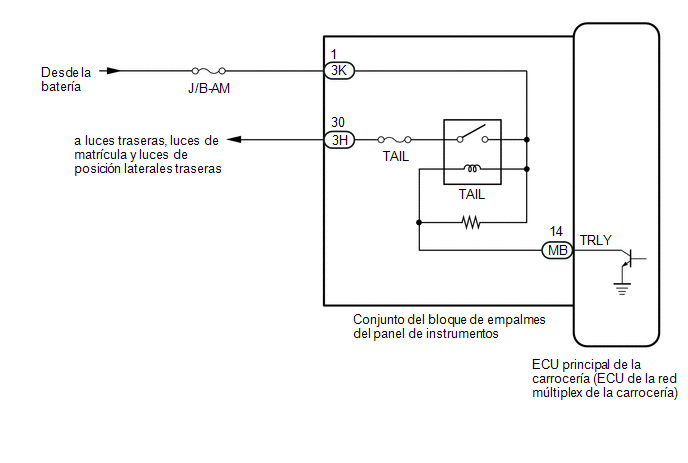

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
PROCEDIMIENTO
1. |
REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical / Main Body / Active Test.
(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.
Body Electrical > Main Body > Active Test
Pantalla del tester |
Elemento de medición |
Rango de control |
Nota de diagnóstico |
---|---|---|---|
Taillight Relay |
Relé de las luces traseras |
ON / OFF |
- |
Pantalla del tester |
---|
Taillight Relay |
OK:
El relé de las luces traseras funciona. (Las luces traseras se encienden.)
OK |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
|
2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACIÓN - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS) |
(a) Desconecte el conector 3K del conjunto del bloque de empalmes del panel de instrumentos.
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
3K-1 - Masa de la carrocería |
Siempre |
11 a 14 V |
MAL |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
3. |
INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.
Haga clic aquí
(b) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del panel de instrumentos.
(c) Conecte un cable positivo (+) de la batería al terminal 3K-1.
(d) Conecte el cable negativo (-) de la batería al terminal MB-14 (TRLY).
(e) Mida la tensión según los valores de la siguiente tabla.

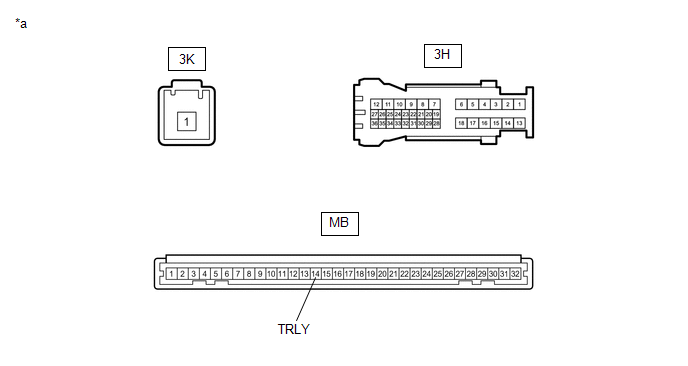

*a |
Componente no conectado al mazo de cables (Conjunto del bloque de empalmes del panel de instrumentos) |
- |
- |
Tensión estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
3H-30 - Terminal negativo (-) de la batería |
Siempre |
11 a 14 V |
OK |
SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
MAL |
SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
