Toyota CH-R Manual de Taller: InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE BLOQUEO DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE CON MOTOR
|
(a) Conecte el conector. |
|
.png)

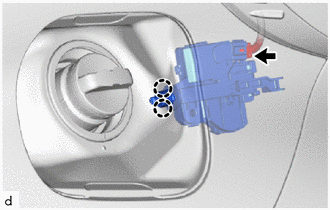

(b) Enganche las garras para instalar el conjunto de bloqueo de la tapa del depósito de combustible con motor.
2. INSTALE EL RETÉN DE BLOQUEO DE LA TAPA DE APERTURA DEL CONDUCTO DE COMBUSTIBLE

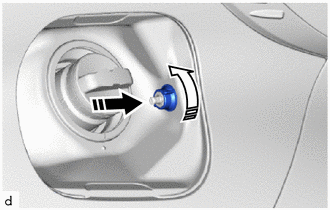

(a) Coloque el retén de bloqueo de la tapa de apertura del depósito de combustible como se muestra en la ilustración.
.png) |
Instale en esta dirección (1) |
.png) |
Instale en esta dirección (2) |
3. COLOQUE EL CONJUNTO DEL PANEL DE LA GUARNICIÓN LATERAL IZQUIERDA DE LA CUBIERTA
Haga clic aquí .gif)
