COMPONENTES

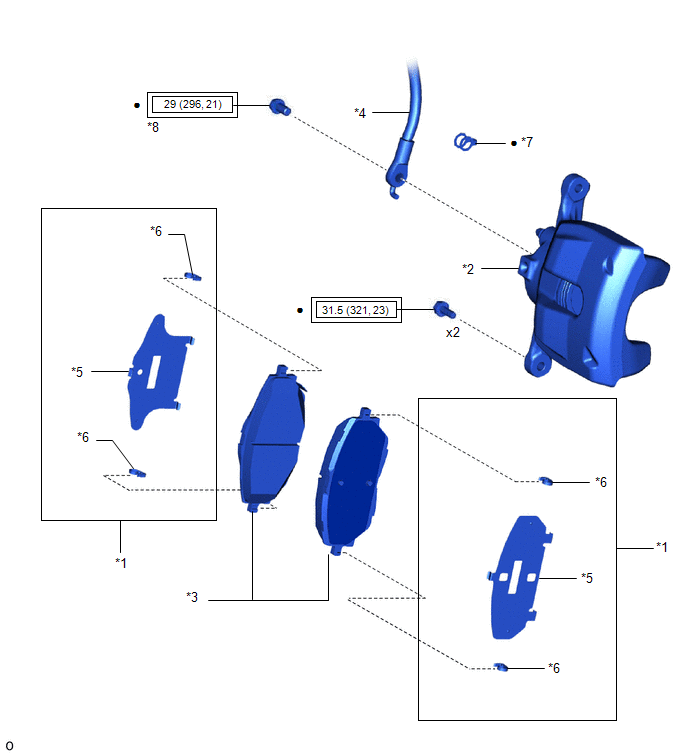

ILUSTRACIÓN

*1

KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO

*2

CONJUNTO DEL CILINDRO DEL FRENO DE DISCO DELANTERO

*3

PASTILLA DEL FRENO DE DISCO DELANTERO

*4

MANGUERA FLEXIBLE DELANTERA

*5

CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO

*6

MUELLE RADIAL DE LA PASTILLA DEL FRENO DELANTERO

*7

JUNTA

*8

PERNO DE UNIÓN

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

●

Pieza no reutilizable

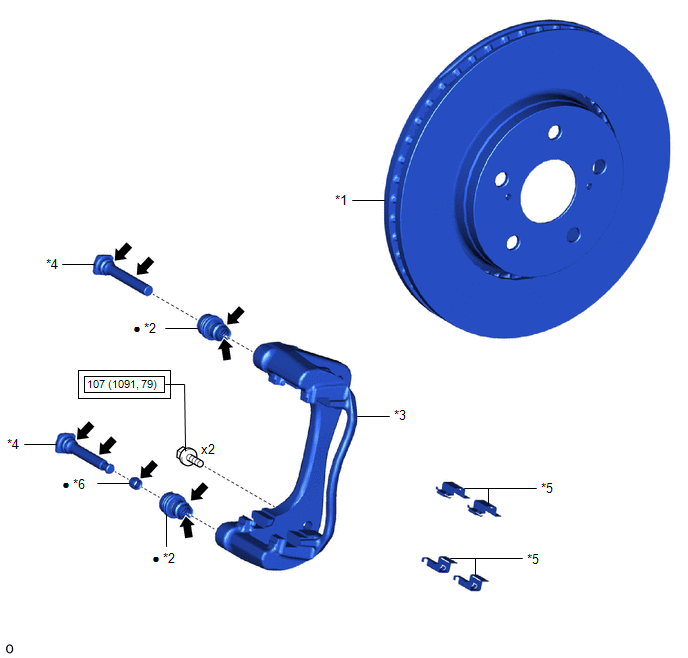

ILUSTRACIÓN

*1

DISCO DELANTERO

*2

FUNDA ANTIPOLVO DEL CASQUILLO DE FRENO DE DISCO DELANTERO

*3

SOPORTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

*4

PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

*5

PLACA DE SOPORTE DE LA PASTILLA DEL FRENO DE DISCO DELANTERO

*6

CASQUILLO DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

●

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-

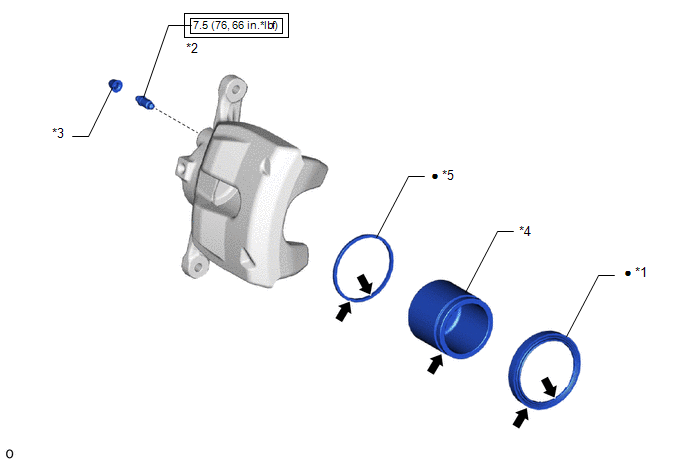

ILUSTRACIÓN

*1

FUNDA DEL CILINDRO

*2

TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

*3

TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

*4

PISTÓN DEL FRENO DE DISCO DELANTERO

*5

SELLO DEL PISTÓN

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

●

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-
    Freno Delantero
    ...

    Desmontaje
    DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL PISTÓN DEL FRENO DE DISCO DELANTERO (a) Coloque un trozo de tela entre el pistón del freno de disco delantero y el conjunto del cilindro del ...
