DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL PISTÓN DEL FRENO DE DISCO DELANTERO

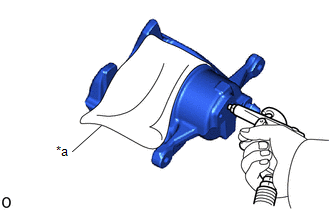

(a) Coloque un trozo de tela entre el pistón del freno de disco delantero y el conjunto del cilindro del freno de disco delantero.

*a

Trapo

(b) Aplique aire comprimido para quitar el pistón del freno de disco delantero del conjunto del cilindro del freno de disco delantero.

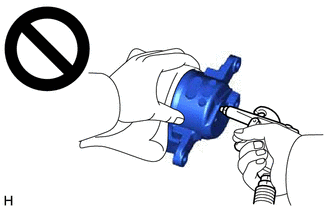

ADVERTENCIA:

  • No sujete el conjunto del cilindro del freno de disco delantero con ninguna parte de la mano entre el conjunto del cilindro del freno de disco delantero y el pistón del freno de disco delantero.
  • No coloque ninguna parte de la mano delante del pistón del freno de disco delantero cuando use aire comprimido, ya que puede que se produzcan lesiones graves.

AVISO:

No permita que el líquido de freno salpique.

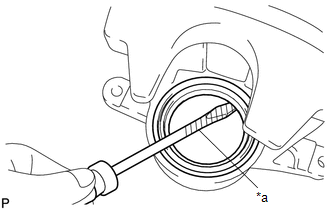

2. EXTRAIGA LA FUNDA DEL CILINDRO

(a) Extraiga del conjunto del cilindro del freno de disco delantero la funda del cilindro.

AVISO:

Tenga cuidado de no dañar el conjunto del cilindro del freno de disco delantero.

*a

Cinta protectora

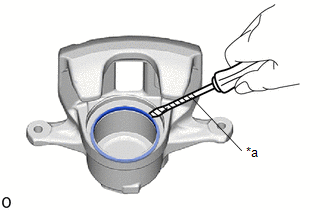

3. EXTRAIGA EL SELLO DEL PISTÓN

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el sello del pistón del conjunto del cilindro del freno de disco delantero.

AVISO:

No dañe la superficie interior ni la ranura del sello del pistón del conjunto del cilindro del freno de disco delantero.

*a

Cinta protectora

4. EXTRAIGA EL CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

(a) Extraiga la tapa del tapón de purga del freno de disco delantero del tapón de purga del freno de disco delantero.

5. EXTRAIGA EL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

(a) Quite el tapón de purga del freno de disco delantero del conjunto del cilindro del freno de disco delantero.
