Toyota CH-R Manual de Taller: ExtracciÓn

Toyota CH-R Manual de Taller / Bloqueo De Las Puertas / Transmisor De Control De La Puerta (con Sistema De Llave Inteligente) / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Tome las máximas precauciones cuando manipule estos componentes electrónicos de precisión.

PROCEDIMIENTO

1. EXTRAIGA LA PILA DEL TRANSMISOR

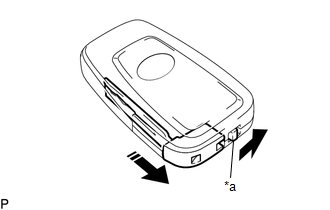

(a) Deslice la perilla de liberación del gancho y retire la llave mecánica como se muestra en la ilustración.

*a	Perilla de gancho
	Extraiga en este sentido

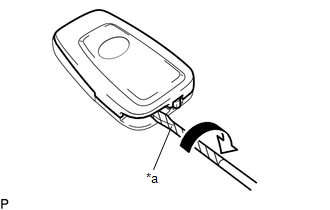

(b) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la cubierta del alojamiento del transmisor, como se muestra en la ilustración.

AVISO:

No aplique excesiva fuerza al levantar la cubierta del alojamiento del transmisor.

*a	Cinta protectora

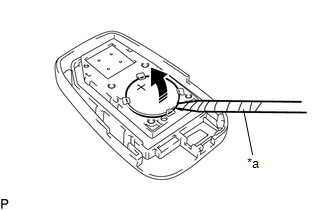

(c) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la batería del transmisor, como se muestra en la ilustración.

AVISO:

No presione los terminales con los dedos.
No ejerza demasiada fuerza para sacar la pila del transmisor ya que los terminales podrían resultar dañados.
No toque la pila del transmisor con las manos mojadas. La humedad puede hacer que se oxide.
No toque ni mueva los componentes del interior del alojamiento del transmisor. Podría afectar al funcionamiento.
Al sustituir la pila del transmisor, antes de comenzar con la operación, elimine la electricidad estática que se ha formado en la carcasa tocando, por ejemplo, el vehículo para evitar que el subconjunto del transmisor de la llave eléctrica resulte dañado.

*a	Cinta protectora
	Extraiga en este sentido
