Toyota CH-R Manual de Taller: Componentes

Toyota CH-R Manual de Taller / CinturÓn De Seguridad / Sensor De DetecciÓn De Ocupante / Componentes

COMPONENTES

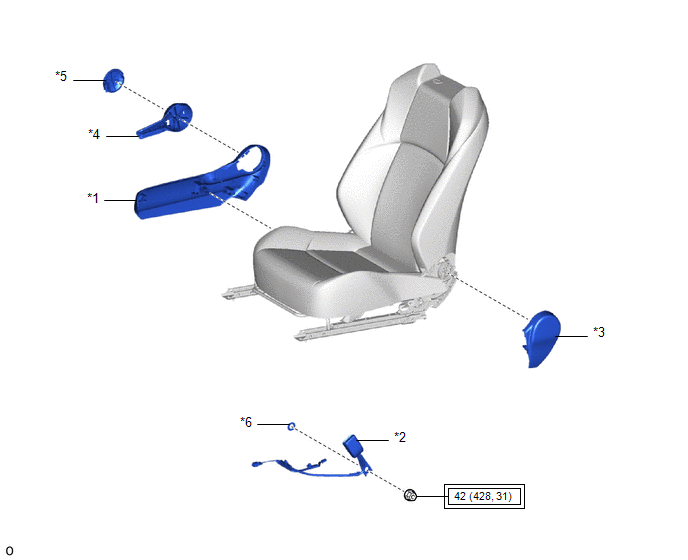

ILUSTRACIÓN

*1

PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

*2

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO

*3

PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

*4

MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

*5

CUBIERTA EXTERIOR DE LA BISAGRA DEL DISPOSITIVO DE RECLINADO

*6

PLACA DE ANCLAJE DEL CINTURÓN DE SEGURIDAD DELANTERO

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-

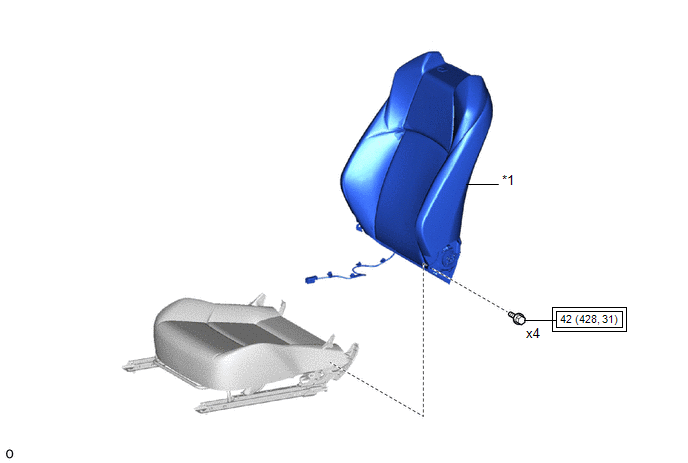

ILUSTRACIÓN

*1

CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-

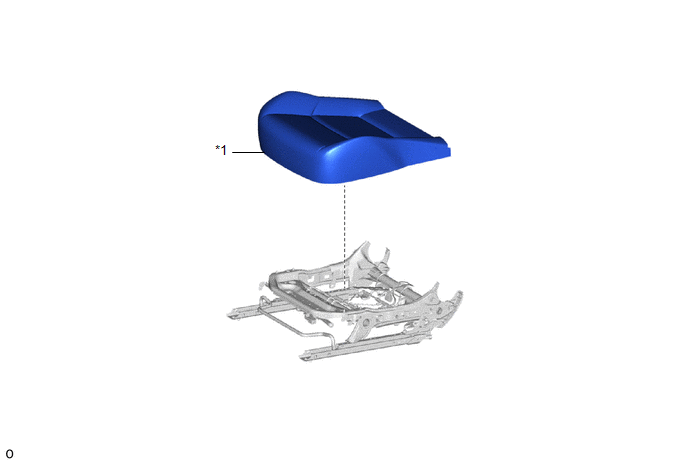

ILUSTRACIÓN

*1

CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

-

-

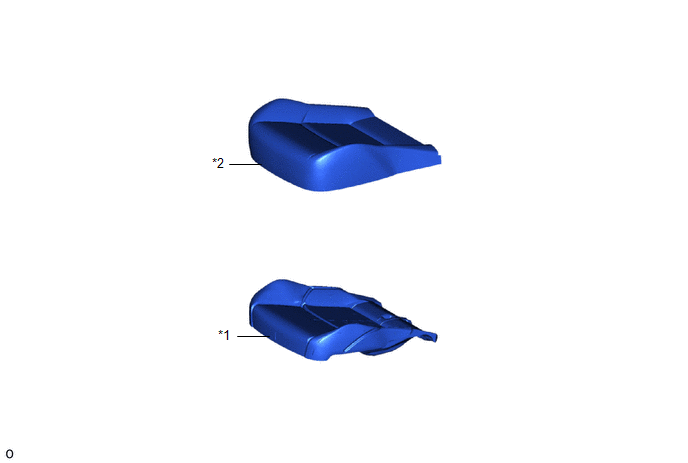

ILUSTRACIÓN

*1

SENSOR DE DETECCIÓN DE OCUPANTE (ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL)

*2

CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
    Sensor De DetecciÓn De Ocupante
    ...

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL SENSOR DE DETECCIÓN DE OCUPANTE (ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL) (a) Verifique la resistencia. (1) Mida l ...
