Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL SENSOR DEL AIRBAG

(a) Compruebe si el interruptor de encendido está en la posición OFF.

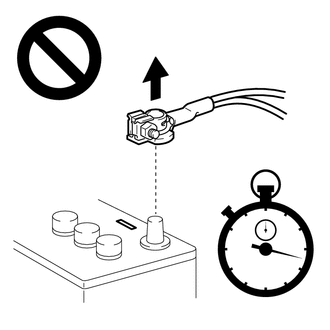

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

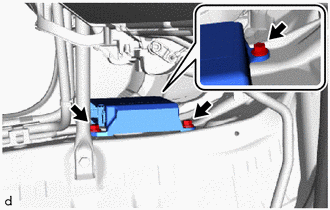

(c) Instale el conjunto del sensor del airbag con los 3 pernos.

Torque:

17.5 N·m {178 kgf·cm, 13 ft·lbf}

AVISO:

  • Si el conjunto del sensor del airbag se ha caído al suelo, o si presentara grietas, muescas o cualquier otro defecto en la caja o el conector, sustitúyalo por otro nuevo.
  • Al instalar el conjunto del sensor del airbag, asegúrese de que el cableado del SRS no interfiera ni se quede atrapado entre otras piezas.
  • Cuando se enciende por primera vez el interruptor de encendido después e haber sustituido el conjunto del sensor del airbag, asegúrese de que no hay nadie en el interior del vehículo.

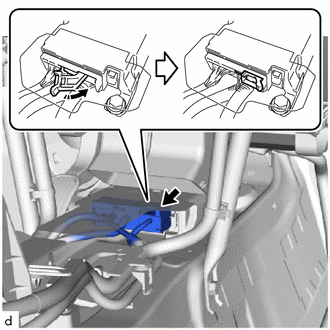

(d) Conecte los conectores al conjunto del sensor del airbag como se muestra en la ilustración.

Coloque en este sentido

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

(e) Sin conducto de aire trasero:

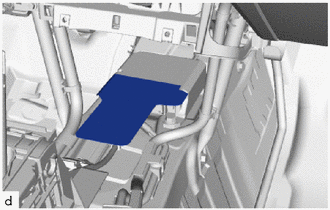

(1) Compruebe que la lámina de estanqueidad está correctamente colocada.

(f) Compruebe que las piezas instaladas del conjunto del sensor del airbag no están flojas.

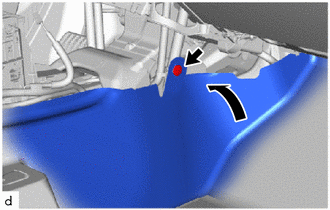

(g) Vuelva a colocar el conjunto de la moqueta del piso delantero y coloque el clip como se muestra en la ilustración (lado izquierdo).

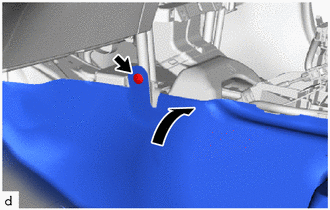

(h) Vuelva a colocar el conjunto de la moqueta del piso delantero y coloque el clip como se muestra en la ilustración (lado derecho).

2. INSTALE EL CONDUCTO DE AIRE TRASERO N° 2 (con conducto de aire trasero)

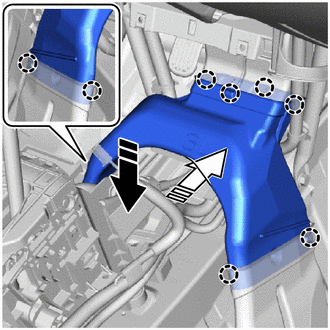

(a) Enganche las garras para instalar el conducto de aire trasero n° 2 como se muestra en la ilustración.

Instale en esta dirección (1)

Instale en esta dirección (2)

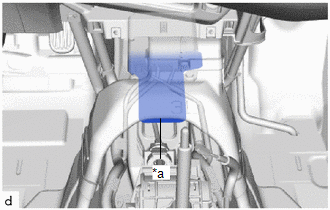

(b) Compruebe que la lámina de estanqueidad está correctamente colocada como se muestra en la ilustración.

*a

Lámina impermeable

3. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

4. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

5. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

6. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí

7. REALICE LA CALIBRACIÓN AL PUNTO CERO DEL SENSOR DE ACELERACIÓN Y DE VELOCIDAD DE DERRAPE

(a) Cuando sustituya el conjunto del sensor del airbag, lleve a cabo la calibración a punto cero.

Haga clic aquí

OBSERVACIÓN:

El sensor de velocidad de derrape y aceleración está integrado en el conjunto del sensor del airbag.
