UBICACIÓN DE LAS PIEZAS

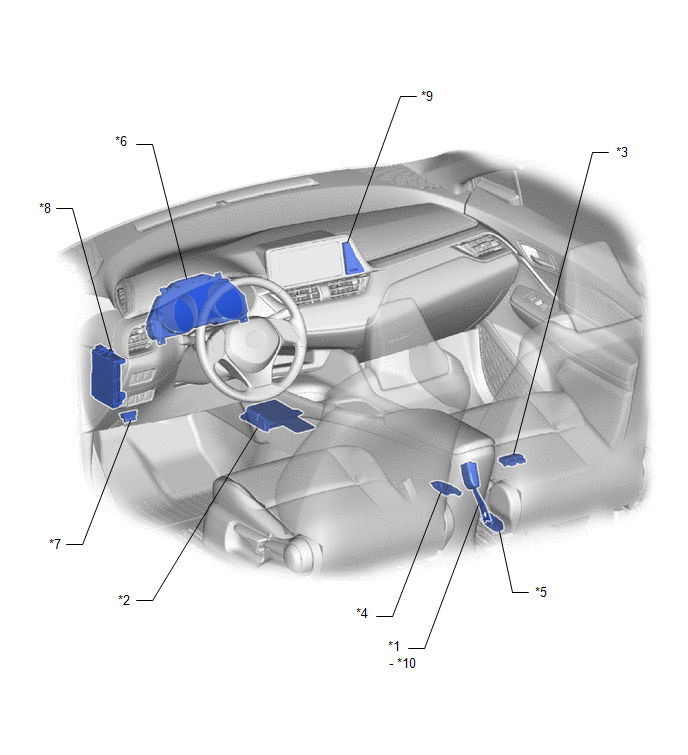

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO |
*2 |
CONJUNTO DEL SENSOR DEL AIRBAG |
|
*3 |
ECU DE DETECCIÓN DE OCUPANTE |
*4 |
SUBCONJUNTO DEL SENSOR DE DETECCIÓN DE PESO DELANTERO |
|
*5 |
SUBCONJUNTO DEL SENSOR DE DETECCIÓN DE PESO TRASERO |
*6 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS - INDICADOR DE ADVERTENCIA SRS |
|
*7 |
DLC3 |
*8 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE A/BAG-IG2 - FUSIBLE ECU-IG1 N° 4 - RELÉ IG1 N° 1 - RELÉ IG2 N° 2 |
|
*9 |
CONJUNTO DEL RELOJ - INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO |
*10 |
INTERRUPTOR DE LA HEBILLA DEL LADO DEL PASAJERO |
Diagrama Del Sistema
DIAGRAMA DEL SISTEMA
Tabla de comunicaciones
ECU de transmisión
(transmisor)
ECU de recepción
Señal
Método de comunicación
Conju ...
CÓmo Proceder A La LocalizaciÓn De AverÍas
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el siguiente procedimiento para localizar las averías del
sistema de clasificación de ocupantes.
*: Utilice el Techstr ...
