UBICACIÓN DE LAS PIEZAS

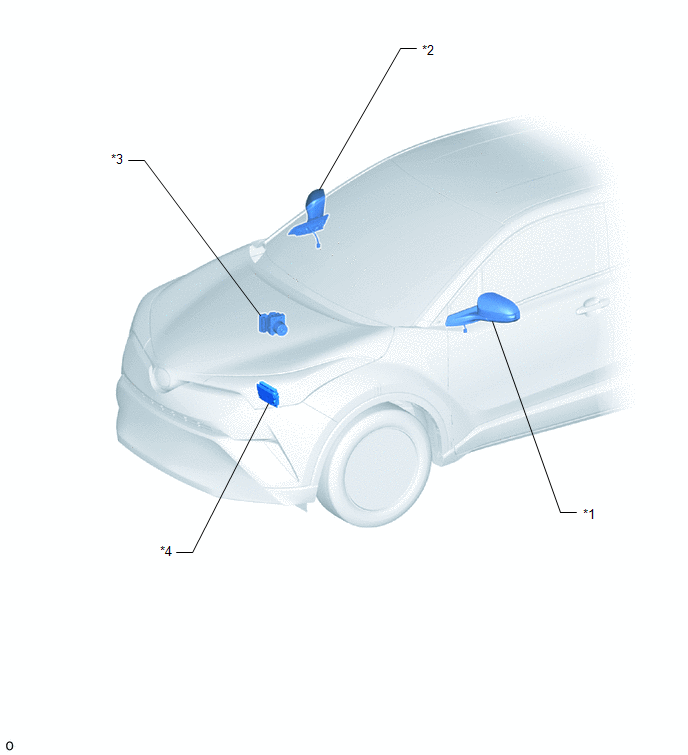

ILUSTRACIÓN

*1

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

*2

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

*3

CONJUNTO DEL ACTUADOR DEL FRENO

- ECU DE CONTROL DE DERRAPE

*4

ECM

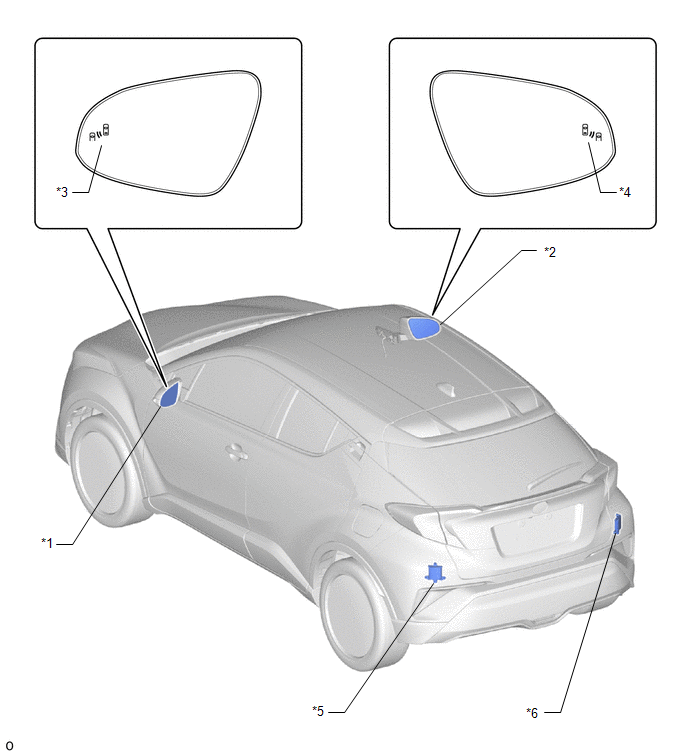

ILUSTRACIÓN

*1

ESPEJO EXTERIOR IZQUIERDO

*2

ESPEJO EXTERIOR DERECHO

*3

INDICADOR DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

*4

INDICADOR DEL ESPEJO RETROVISOR EXTERIOR DERECHO

*5

SENSOR DE SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO (PRINCIPAL)

*6

SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO (SECUNDARIO)

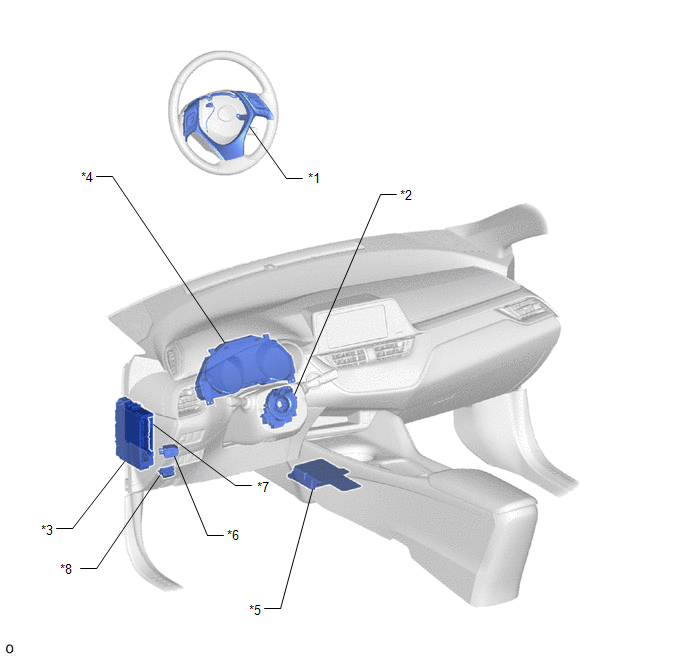

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

*2

SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

- SENSOR DE DIRECCIÓN

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-IG1 N° 4

*4

CONJUNTO DEL JUEGO DE INSTRUMENTOS

- PANTALLA DE INFORMACIÓN MÚLTIPLE

*5

CONJUNTO DEL SENSOR DEL AIRBAG

*6

AVISADOR ACÚSTICO DE RCTA (AVISADOR ACÚSTICO DE LA SUPERVISIÓN DE PUNTO CIEGO)

*7

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*8

DLC3
