DESCRIPCIÓN DEL SISTEMA

DESCRIPCIÓN GENERAL DE LA FUNCIÓN DEL SISTEMA DE SONIDO DE USB

(a) El conjunto del adaptador de la clavija estéreo n° 1 está equipado con un conector USB. Conectar un dispositivo USB o "iPod" al conjunto del adaptador de clavija estéreo n° 1 permite la reproducción de archivos de música. No solo es posible reproducir música desde un dispositivo USB con funciones de sonido, sino que también es posible reproducir archivos de música en formato MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC u OGG Vorbis que estén almacenados en un dispositivo USB. Además, hay un software de control de "iPod" instalado que permite seleccionar archivos de las listas de reproducción y usarse con el modo aleatorio.

OBSERVACIÓN:

El funcionamiento a través de los controles de un dispositivo USB o "iPod" no se puede realizar mientras está conectado.

(b) Dispositivos compatible con sistema de sonido USB

(1) Dispositivo USB

Pueden usarse los siguientes formatos de dispositivo:

Es posible que no se reproduzcan correctamente los archivos MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC o OGG Vorbis escritos en un dispositivo USB en cualquier formato distinto a los enumerados anteriormente, y puede que los nombres de archivo y de las carpetas no se muestren correctamente.

Los elementos relacionados con los estándares y limitaciones son los siguientes:

(2) "iPod"

"iPhone", "iPod", "iPod classic", "iPod nano" y "iPod touch" son marcas de Apple Inc., registrado en EEUU y otros países.

Los siguientes dispositivos "iPod", "iPod nano", "iPod classic", "iPod touch" y "iPhone" pueden utilizarse con este sistema.

Fabricados para:

DESCRIPCIÓN GENERAL DE LAS FUNCIONES DEL SISTEMA DE VÍDEO USB

(a) Estándares de archivos reproducibles de vídeo

DESCRIPCIÓN GENERAL DE LA FUENTE DE SONIDO DE ALTA RESOLUCIÓN

(a) Este dispositivo es compatible con fuentes de sonido de alta resolución.

(b) La definición de alta resolución se basa en los estándares de agrupaciones del tipo CTA (Asociación de consumidores de tecnología).

(c) Pueden utilizarse los siguientes formatos y medios:

INFORMACIÓN GENERAL SOBRE ARCHIVOS

(a) Estándares de archivos MP3 reproducibles

(b) Estándares de archivos WMA reproducibles

(c) Estándares de archivos AAC reproducibles

(d) Estándares de archivos WAV (LPCM) reproducibles*

(e) Estándares de archivos FLAC reproducibles*

(f) Estándares de archivos ALAC reproducibles*

(g) Estándares de archivos OGG Vorbis reproducibles*

(h) Etiqueta ID3, etiqueta WMA, etiqueta AAC, TAG y Vorbis comment

(1) Se puede introducir información de texto adicional denominada etiqueta ID3 en los archivos MP3. Se puede guardar información como los títulos de las canciones o los nombres de los artistas.

OBSERVACIÓN:

Este reproductor es compatible con las etiquetas ID3 de la ver. 1.0 y 1.1, e ID3 Ver. 2.2 y 2.3. (el número de caracteres cumple con las versiones 1.0 y 1.1 de ID3).

(2) Se puede introducir la información de texto adicional denominada etiqueta WMA en los archivos WMA. Se puede guardar información como los títulos de las canciones o los nombres de los artistas.

(3) Se puede introducir información de texto adicional denominada etiqueta AAC en los archivos AAC. Se puede guardar información como los títulos de las canciones o los nombres de los artistas.

(4) La información de texto adicional denominada TAG puede introducirse a los archivos WAV (LPCM), FLAC o ALAC. Se puede guardar información como los títulos de las canciones o los nombres de los artistas.

(5) La información de texto adicional denominada Vorbis comment se puede introducir a los archivos OGG Vorbis. Se puede guardar información como los títulos de las canciones o los nombres de los artistas.

(i) Discos que se pueden utilizar

(1) Solo se pueden utilizar los dispositivos USB para reproducir archivos WAV (LPCM)/FLAC/ALAC/OGG Vorbis.

(j) Formato de discos que se puede utilizar

(1) Normas y restricciones

(k) Nombre de archivos

(1) Solo los archivos con la extensión ".mp3", ".wma", ".m4a", ".wav", ".flac", ".alac", ".ogg" y ".oga" pueden ser reconocidos y reproducidos como archivos MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC u OGG Vorbis.

(2) Guarde los archivos MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC u OGG Vorbis con una extensión ".mp3", ".wma", ".m4a", ".wav", ".flac", ".alac", ".ogg" u ".oga".

AVISO:

Si los archivos que no son MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC o OGG Vorbis se guardan con una extensión ".mp3", ".wma", ".m4a", ".wav", ".flac", ".alac", ".ogg" u ".oga", estos archivos podrían ser reconocidos incorrectamente como archivos MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC o OGG Vorbis y se pueden reproducir. Se producirá un gran ruido y podrían dañarse los altavoces.

DESCRIPCIÓN GENERAL DEL "Bluetooth"

(a) "Bluetooth" es una marca comercial propiedad de Bluetooth SIG, Inc.

(b) "Bluetooth" es una tecnología de conexión inalámbrica que utiliza la banda de frecuencia de 2.4 GHz.

OBSERVACIÓN:

La calidad de las comunicaciones mediante Bluetooth puede variar según los obstáculos y las condiciones de transmisión de las ondas de radio entre los dispositivos de comunicación, la radiación electromagnética, la sensibilidad de los dispositivos de comunicación y la capacidad de la antena.

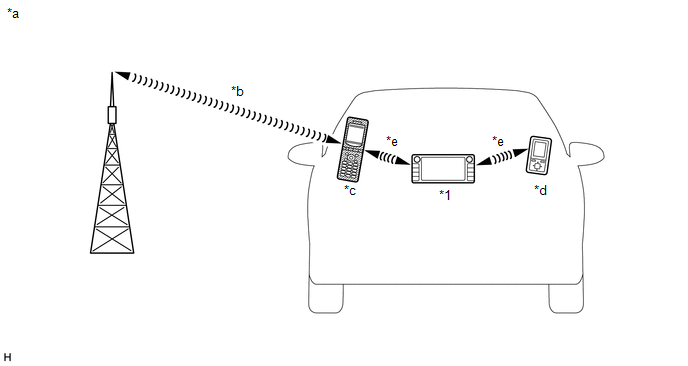

(c) Función manos libres

(1) Es posible conectar el conjunto del receptor de radio y pantalla "Bluetooth" integrado y un teléfono móvil compatible con "Bluetooth"* a través de una conexión inalámbrica "Bluetooth". Esto permite el uso de la función manos libres con el teléfono móvil, aunque éste se encuentre en un bolsillo o en una bolsa. Por este motivo, no es necesario utilizar un conector o cable para conectar el teléfono móvil.

(2) La función manos libres utiliza una conexión inalámbrica "Bluetooth". Una conexión inalámbrica "Bluetooth" puede verse afectada por elementos indeterminados, como la ubicación del vehículo, la hora del día, etc. Por lo tanto, los problemas relacionados con el establecimiento de una conexión podrían estar causados de forma temporal por las condiciones de la conexión "Bluetooth". Es necesario que compruebe la frecuencia de ocurrencia, los estados de la conexión al utilizar otro teléfono móvil, etc. al realizar el diagnóstico.

(3) Dispositivos manos libres compatibles

(d) Función de sonido de "Bluetooth"

(1) El conjunto del receptor de radio y pantalla integrado de "Bluetooth" y un reproductor de audio portátil compatible con "Bluetooth"* pueden conectarse con una conexión inalámbrica "Bluetooth". Esto permite que se escuchen los archivos almacenados en el reproductor de audio portátil a través de los altavoces del vehículo. Además, operaciones como reproducir/detener se pueden realizar directamente desde el conjunto del receptor de radio y pantalla.

(2) Dispositivos de sonido compatibles con "Bluetooth"

OBSERVACIÓN:

La cantidad restante de carga de la batería que se visualiza en el conjunto del receptor de radio y pantalla puede ser diferente a la del dispositivo "Bluetooth".

DESCRIPCIÓN DE LA RADIO

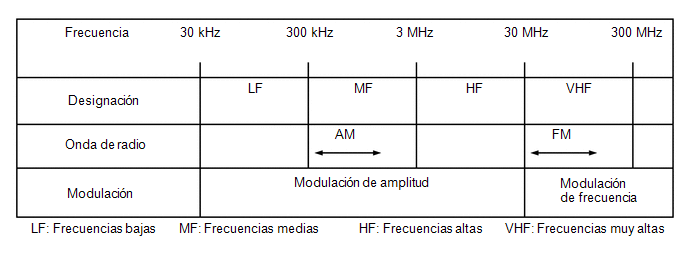

(a) Banda de frecuencia de radio

(1) Las emisiones de radio utilizan las bandas de radiofrecuencia que se muestran en la tabla siguiente.

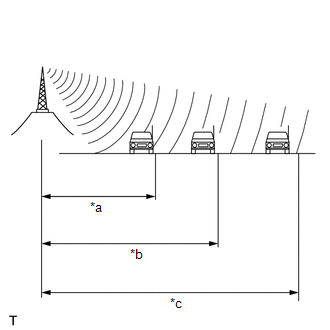

(b) Área de servicio

(1) Las áreas de servicio de las emisiones de AM y FM son muy diferentes. Algunas veces se recibe con gran claridad una emisión de AM, pero no sucede lo mismo con la emisión de FM estéreo. La FM estéreo tiene la menor cobertura y tiende a recoger interferencias estáticas y de otros tipos, como ruido.

(c) Problemas de recepción de radio

OBSERVACIÓN:

Además del ruido atmosférico, existen otros problemas como "interferencia de fase", "trayectoria de propagación múltiple" y "desvanecimiento". Estos problemas no se deben a perturbaciones eléctricas, sino al propio método de propagación de las señales de radio.

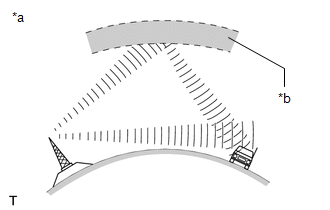

(1) Interferencia de fase

Las emisiones de AM son propensas a las interferencias eléctricas y a otro tipo de interferencias denominadas interferencias de fase. Las interferencias de fase, que ocurren solo durante la noche, se crean cuando un vehículo recibe 2 señales de onda de radio procedentes del mismo transmisor. Una señal se refleja desde la ionosfera y la otra señal se recibe directamente desde el transmisor.

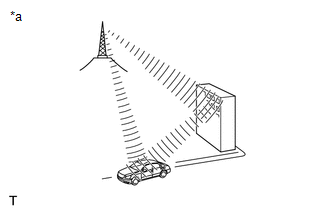

(2) Trayectoria de propagación múltiple

La trayectoria de propagación múltiple es un tipo de interferencia que se crea cuando un vehículo recibe 2 señales de onda de radio desde el mismo transmisor. Una señal se refleja desde edificios o montañas y la otra señal se recibe directamente desde el transmisor.

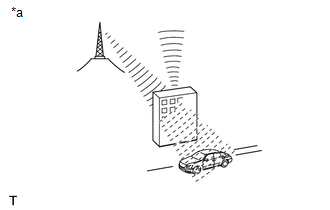

(3) Desvanecimiento

El desvanecimiento se produce por los objetos (edificios, montañas y otros obstáculos grandes) que desvían parte de una señal, con el resultado de que la señal es más débil cuando el objeto está entre el transmisor y el vehículo. Las ondas de radio de alta frecuencia, como las emisiones de FM, son desviadas con gran facilidad por los obstáculos. Las ondas de radio de baja frecuencia, como las que emiten las emisoras de AM, son más difíciles de desviar.

(d) Problemas de ruidos

Los técnicos deben entender perfectamente las quejas del cliente sobre la existencia de ruidos. Utilice la tabla siguiente para diagnosticar los problemas de ruidos.

DESCRIPCIÓN GENERAL DE LA FUNCIÓN "Radio HD" (con función Radio HD)

(a) El sistema "HD Radio" es un sistema de radio que emite su señal bajo el estándar IBOC (In-Band On-Channel) desarrollado por iBiquity Co. Al ampliar el ancho de banda por canal de las bandas de FM/AM convencionales, es posible transmitir también señales de datos y audio digitales.

La tecnología "HD Radio" se ha desarrollado con la licencia de iBiquity Digital Corporation y la Oficina de patentes para EEUU y otros países. "HD Radio" y los logotipos HD y HD Radio son marcas comerciales registradas de iBiquity Digital Corporation. Además, se puede recibir y visualizar información meteorológica y de tráfico en la pantalla de navegación.

DESCRIPCIÓN GENERAL DE LA PERSONALIZACIÓN DEL VEHÍCULO

(a) Se puede realizar la personalización de las funciones en la pantalla múltiple. Consulte el manual del propietario para obtener más información sobre los elementos personalizables para el sistema audiovisual.

DESCRIPCIÓN GENERAL DE LA FUNCIÓN siriusXM (con función SXM)

(a) La radio satélite SiriusXM (SXM) es una emisión de radio digital por satélite proporcionada por SiriusXM Radio Inc. La emisión (de pago) se lleva a cabo por medio de redes de repetidores terrestres y satélites. Están disponibles varios canales únicos, y aunque el vehículo cambie de ubicación, se recibe la misma información sin interrupciones. Se puede recibir información sobre los nombres de canciones, nombres de emisoras, etc.

AVISO:

Para recibir emisiones de pago, el cliente debe firmar un contrato con SiriusXM Satellite Radio Inc. Una vez validado el contrato, se requiere el registro del identificador de Radio. Además, si se sustituyen las piezas, debe volver a registrarse el ID de Radio.

OBSERVACIÓN:

Al desconectar el cable del terminal negativo (-) de la batería, los datos del logotipo de la emisora de radio se inicializarán. Lleva un momento hasta que se actualizan los datos del logotipo de la emisora de radio a la versión más reciente.

DESCRIPCIÓN GENERAL DE LA FUNCIÓN DEL NIVELADOR AUTOMÁTICO DEL SONIDO (ASL)

(a) El nivelador automático de sonido (ASL) ajusta automáticamente el nivel de volumen del sistema de sonido para compensar con el ruido del vehículo (el ruido del vehículo tiende a aumentar a medida que aumenta la velocidad del vehículo). El ASL ajusta el nivel de volumen en función de las señales de velocidad del vehículo enviadas desde el conjunto del juego de instrumentos.

DESCRIPCIÓN GENERAL DE LA FUNCIÓN DE ZONA "Wi-Fi" (con función de zona "Wi-Fi")

(a) "Wi-Fi" es un estándar mundial de comunicación inalámbrica utilizado ampliamente como herramienta de comunicación de corto alcance.

(b) "Wi-Fi" es una marca comercial de la Alianza Wi-Fi, una asociación de la industria sin fines de lucro.

(c) El conjunto del receptor de radio y pantalla utiliza la banda de frecuencia de 2.4 GHz para la comunicación "Wi-Fi".

OBSERVACIÓN:

La calidad de las comunicaciones mediante "Wi-Fi" puede variar según los obstáculos y las condiciones de transmisión de las ondas de radio entre los dispositivos de comunicación, la radiación electromagnética, la sensibilidad de los dispositivos de comunicación y la capacidad de la antena.

SISTEMA DE COMUNICACIONES

(a) Descripción general de la comunicación CAN

(1) El sistema audiovisual utiliza la comunicación CAN entre el conjunto del receptor de radio y pantalla y las ECU.

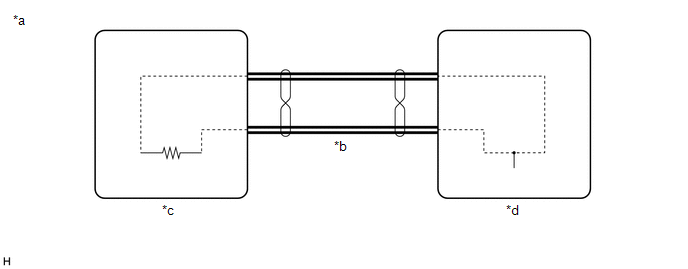

(b) Descripción general de la comunicación de bus local

(1) Los componentes del sistema audiovisual se comunican entre sí mediante el Bus local.

(2) La bus local utiliza un par cables trenzados para sus líneas de comunicación.

(3) La unidad maestra del bus local es el conjunto del receptor de radio y pantalla.

DESCRIPCIÓN GENERAL DE LA FUNCIÓN DE DIAGNÓSTICO

(a) El sistema audiovisual tiene una función de diagnóstico (el resultado se indica en la unidad maestra).

DESCRIPCIÓN GENERAL DE LA FUNCIÓN DE RECONOCIMIENTO DE VOZ DINÁMICO (con interruptor manual (SOS))

(a) Existen dos tipos de reconocimiento de voz; la función de reconocimiento de voz utiliza los datos de reconocimiento de voz almacenados en el dispositivo de a bordo. El otro tipo es la comunicación basada y utiliza los datos de reconocimiento de voz enviados desde la comunicación con el DCM (transceptor de la unidad telemática) en forma de señales de sonido para almacenarse en el centro.

OBSERVACIÓN:

Consulte el SISTEMA TOYOTA ENTUNE para obtener más información sobre el reconocimiento de voz basado en la comunicación.

Haga clic aquí

DESCRIPCIÓN GENERAL DE LA FUNCIÓN APPLICATION LINK

(a) La función Application Link es una función que permite que la unidad principal utilice las aplicaciones de un teléfono inteligente al conectarlo a la unidad principal con un cable específico.

OBSERVACIÓN:

Algunas aplicaciones poseen una restricción de pantalla para lograr una conducción más segura.
