DESCRIPCIÓN

Si se detecta movimiento del vehículo (igual o superior a 10 km/h (6 mph) durante 10 segundos) en base a los datos de ubicación enviados desde el conjunto del receptor de radio incluso cuando el transceptor de la unidad telemática detecta que el interruptor de encendido está apagado, se almacena este DTC.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B15C6

Avería en la señal del interruptor de encendido

Error de la señal IG

  • Mazo de cables o conector
  • DCM (transceptor de telemática)

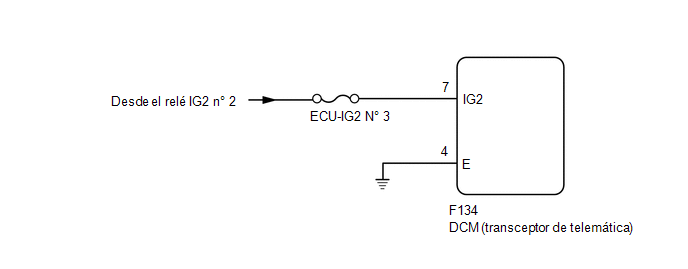

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Telematics > Clear DTCs

(b) Compruebe de nuevo si hay DTC y compruebe si se emite el mismo DTC.

Haga clic aquí

Body Electrical > Telematics > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite ningún B15C6.

A

Se emite un B15C6

B

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (DCM [TRANSCEPTOR DE LA UNIDAD TELEMÁTICA] - BATERÍA Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector del DCM (transceptor de la unidad telemática).

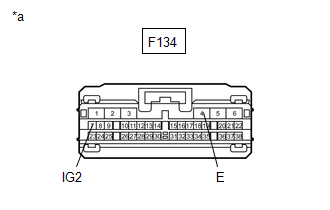

*a

Vista frontal del conector del mazo de cables

(al DCM [transceptor de telemática])

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F134-4 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F134-7 (IG2) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMÁTICA)

(a) Sustituya el DCM (transceptor de telemática).

Haga clic aquí

AVISO:

  • El interruptor del motor deberá estar en la posición OFF.
  • No intercambie el DCM (transceptor de la unidad telemática) por uno de otro vehículo.
SIGUIENTE

REALICE LA ACTIVACIÓN DEL DCM
