Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO (sin control de seguridad de Toyota)
Haga clic aquí .gif)
2. EXTRAIGA EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA (con Toyota Safety Sense)
Haga clic aquí

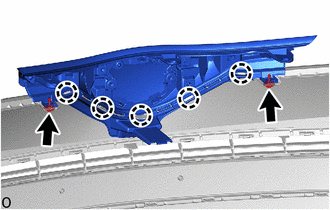

3. EXTRAIGA LA REJILLA DEL RADIADOR
|
(a) Quite los 2 pernos. |
|
(b) Desenganche las garras y extraiga la rejilla del radiador.
Desmontaje
DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL SELLO DEL CAPÓ A LA REJILLA DEL RADIADOR
(a) Desenganche los clips y extraiga el sello del capó a la rejilla del
radiador.
...
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE LA REJILLA DEL RADIADOR
(a) Enganche las garras para instalar la rejilla del radiador.
(b) Coloque los 2 pernos.
2. INSTALE EL CONJUNTO DEL PARACHOQUES DELAN ...
