DESCRIPCIÓN
Este circuito envía una señal de funcionamiento desde el conjunto del interruptor de la almohadilla del volante hasta el conjunto del receptor de radio y pantalla.
Si hay un circuito abierto, no se puede utilizar el sistema de audio mediante el conjunto del interruptor de la almohadilla del volante.
Si hay un cortocircuito, se produce la misma situación que cuando se pulsa el interruptor de forma continuada.
Por lo tanto, el conjunto del receptor de radio y pantalla no puede activarse con el conjunto del interruptor de la almohadilla del volante, y tampoco funciona el propio conjunto.

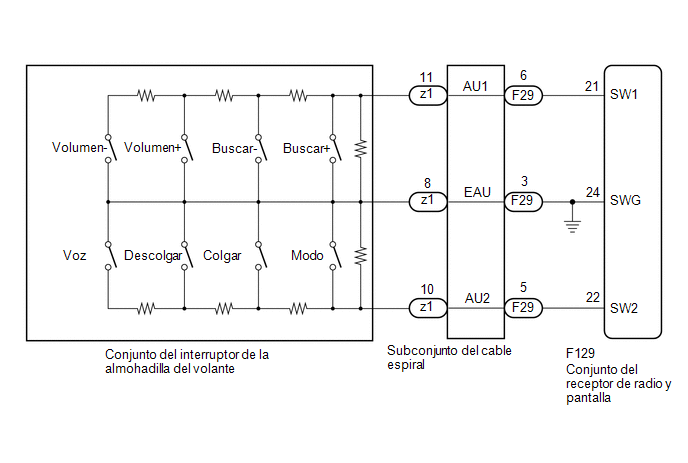

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
El vehículo está equipado con un sistema complementario de sujeción (SRS) que incluye componentes como los airbags. Antes de efectuar el mantenimiento (incluidas la extracción o instalación de piezas), asegúrese de leer todas las advertencias relativas al sistema complementario de sujeción.
Haga clic aquí
PROCEDIMIENTO
1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE) |
(a) Desconecte el conector F129 del conjunto del receptor de radio y pantalla.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
F129-21 (SW1) - F129-24 (SWG) |
Ningún interruptor pulsado |
95 a 105 kΩ |
Interruptor Seek+ pulsado |
Inferior a 2.5 Ω |
|
Interruptor Seek- pulsado |
313 a 345 Ω |
|
Interruptor VOL+ pulsado |
950 a 1,050 Ω |
|
Interruptor Volume- pulsado |
2,955 a 3,265 Ω |
|
F129-22 (SW2) - F129-24 (SWG) |
Ningún interruptor pulsado |
95 a 105 kΩ |
Interruptor MODE pulsado |
Inferior a 2.5 Ω |
|
Interruptor ON/OFF pulsado |
950 a 1,050 Ω |
|
Interruptor de voz pulsado |
2,955 a 3,265 Ω |
OK | ![]() |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
|
2. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE |
(a) Extraiga el conjunto del interruptor de la almohadilla del volante.
Haga clic aquí
(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.
Haga clic aquí
MAL | ![]() |
SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE |
|
3. |
INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL |
(a) Retire el subconjunto del cable espiral.
Haga clic aquí
(b) Inspeccione el subconjunto del cable espiral.
Haga clic aquí
OK | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DEL CABLE ESPIRAL) |
MAL | ![]() |
SUSTITUYA EL SUBCONJUNTO DEL CABLE ESPIRAL |
