COMPONENTES

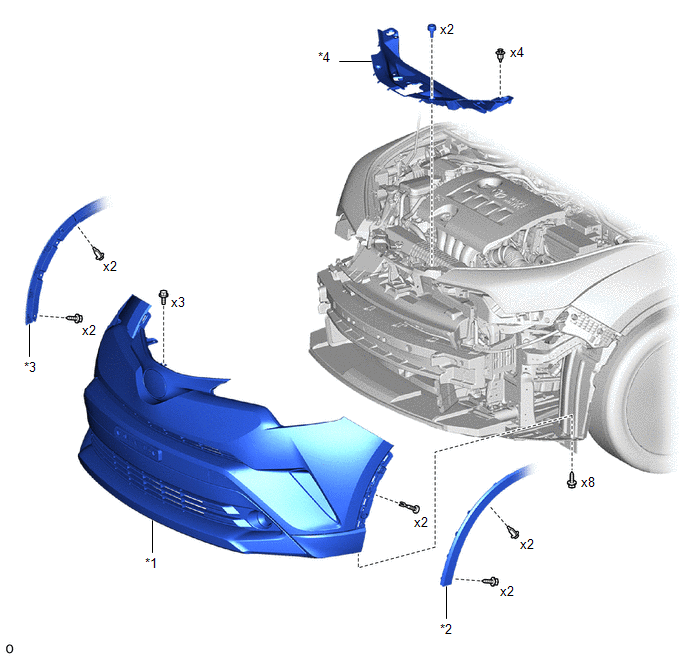

ILUSTRACIÓN
*1 |
CONJUNTO DEL PARACHOQUES DELANTERO |
*2 |
SUBCONJUNTO IZQUIERDO DE LA MOLDURA DE LA ALETA DELANTERA |
*3 |
SUBCONJUNTO DERECHO DE LA MOLDURA DE LA ALETA DELANTERA |
*4 |
CUBIERTA DEL RADIADOR |

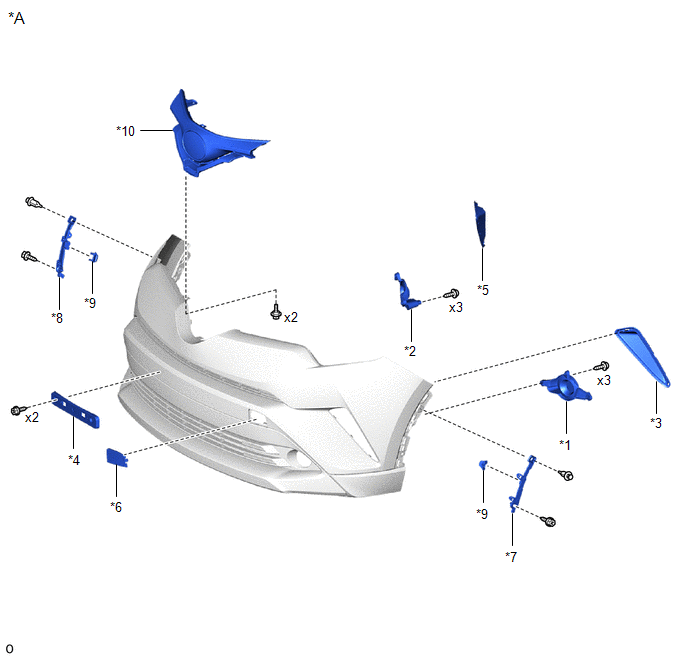

ILUSTRACIÓN
*A |
Para EE.UU. y Canadá |
- |
- |
*1 |
CUBIERTA DEL FARO ANTINIEBLA IZQUIERDO |
*2 |
CUBIERTA DEL FARO ANTINIEBLA DERECHO |
*3 |
EXTENSIÓN IZQUIERDA DEL PARACHOQUES DELANTERO |
*4 |
SOPORTE DE MONTAJE DE LA EXTENSIÓN DEL PARACHOQUES DELANTERO |
*5 |
EXTENSIÓN DERECHA DEL PARACHOQUES DELANTERO |
*6 |
CUBIERTA DEL ORIFICIO DEL PARACHOQUES DELANTERO |
*7 |
SOPORTE DE MONTAJE DEL LATERAL IZQUIERDO DEL PARACHOQUES DELANTERO |
*8 |
SOPORTE DE MONTAJE DEL LATERAL DERECHO DEL PARACHOQUES DELANTERO |
*9 |
RETÉN DEL REVESTIMIENTO DE LA ALETA DELANTERA |
*10 |
REJILLA DEL RADIADOR |

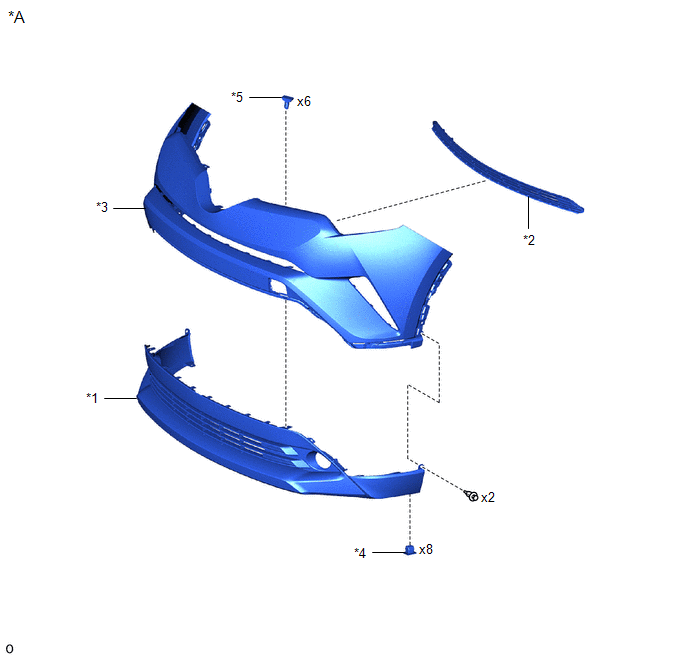

ILUSTRACIÓN
*A |
Para EE.UU. y Canadá |
- |
- |
*1 |
CUBIERTA INFERIOR DEL PARACHOQUES DELANTERO |
*2 |
REJILLA DEL RADIADOR INTERIOR |
*3 |
CUBIERTA DEL PARACHOQUES DELANTERO |
*4 |
OJAL |
*5 |
RETÉN DE LA MOLDURA EXTERIOR |
- |
- |

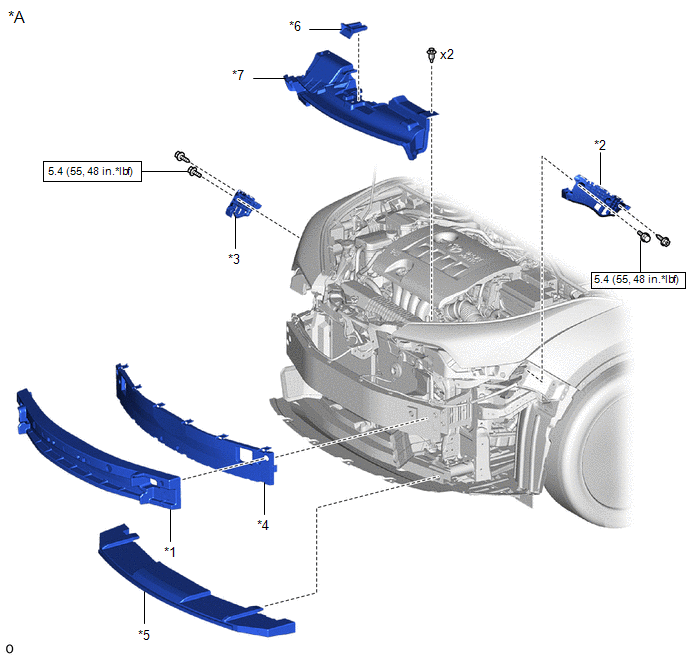

ILUSTRACIÓN
*A |
Para EE.UU. y Canadá |
- |
- |
*1 |
PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO |
*2 |
RETÉN IZQUIERDO DEL PARACHOQUES DELANTERO |
*3 |
RETÉN DERECHO DEL PARACHOQUES DELANTERO |
*4 |
REFUERZO DE MONTAJE DEL AMORTIGUADOR DE ENERGÍA DELANTERO |
*5 |
AMORTIGUADOR DEL PARACHOQUES DELANTERO INFERIOR |
*6 |
RETÉN N° 1 DE LA REJILLA DEL RADIADOR |
*7 |
SELLO N° 1 DEL SOPORTE DEL RADIADOR |
- |
- |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

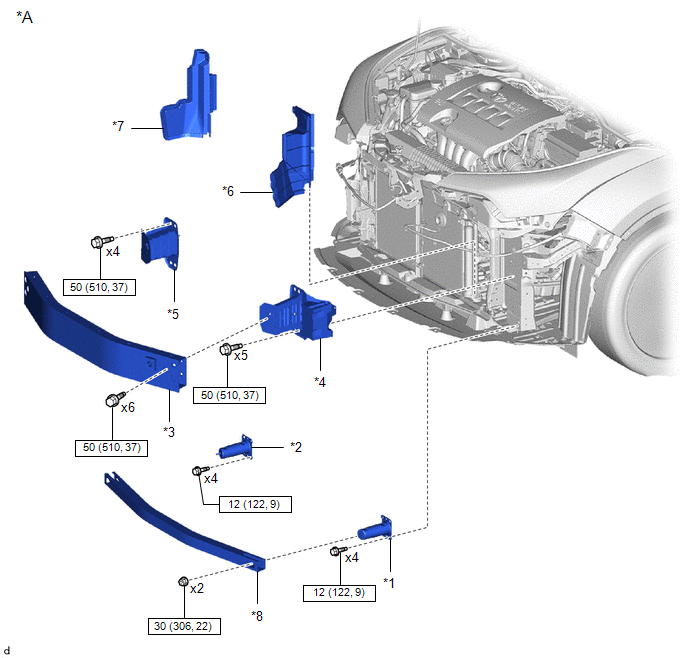

ILUSTRACIÓN
*A |
Para EE.UU. y Canadá |
- |
- |
*1 |
SOPORTE IZQUIERDO DEL PARACHOQUES DELANTERO |
*2 |
SOPORTE DERECHO DEL PARACHOQUES DELANTERO |
*3 |
REFUERZO DEL PARACHOQUES DELANTERO |
*4 |
SUBCONJUNTO IZQUIERDO DEL SOPORTE DEL LARGUERO DELANTERO |
*5 |
SUBCONJUNTO DERECHO DEL SOPORTE DEL LARGUERO DELANTERO |
*6 |
GUÍA IZQUIERDA DEL AIRE DEL RADIADOR N° 1 |
*7 |
GUÍA DERECHA DEL AIRE DEL RADIADOR N° 1 |
*8 |
REFUERZO N° 2 DEL PARACHOQUES DELANTERO |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

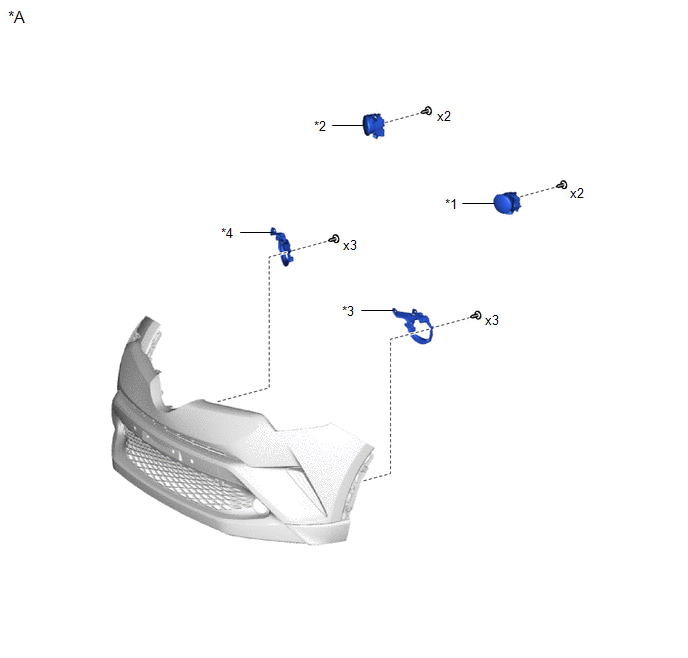

ILUSTRACIÓN
*A |
Salvo para los EE.UU. y Canadá |
- |
- |
*1 |
CONJUNTO DEL FARO ANTINIEBLA IZQUIERDO |
*2 |
CONJUNTO DEL FARO ANTINIEBLA DERECHO |
*3 |
CUBIERTA DEL FARO ANTINIEBLA IZQUIERDO |
*4 |
CUBIERTA DEL FARO ANTINIEBLA DERECHO |

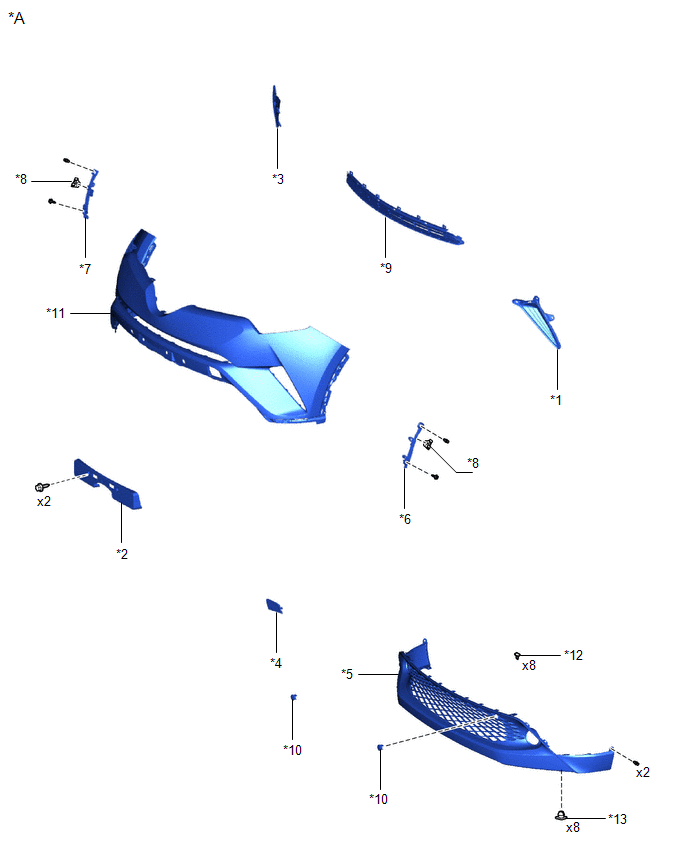

ILUSTRACIÓN
*A |
Salvo para los EE.UU. y Canadá |
- |
- |
*1 |
CONJUNTO DEL FARO ANTINIEBLA IZQUIERDO |
*2 |
CONJUNTO DEL FARO ANTINIEBLA DERECHO |
*3 |
SOPORTE DE MONTAJE DE LA EXTENSIÓN DEL PARACHOQUES DELANTERO |
*4 |
CUBIERTA DEL ORIFICIO DEL PARACHOQUES DELANTERO |
*5 |
CUBIERTA INFERIOR DEL PARACHOQUES DELANTERO |
*6 |
SOPORTE DE MONTAJE DEL LATERAL IZQUIERDO DEL PARACHOQUES DELANTERO |
*7 |
SOPORTE DE MONTAJE DEL LATERAL DERECHO DEL PARACHOQUES DELANTERO |
*8 |
RETÉN DEL REVESTIMIENTO DE LA ALETA DELANTERA |
*9 |
REJILLA DEL RADIADOR INTERIOR |
*10 |
MOLDURA DE LA REJILLA DEL RADIADOR N° 1 |
*11 |
CUBIERTA DEL PARACHOQUES DELANTERO |
*12 |
RETÉN DE LA MOLDURA EXTERIOR |
*13 |
OJAL |
- |
- |

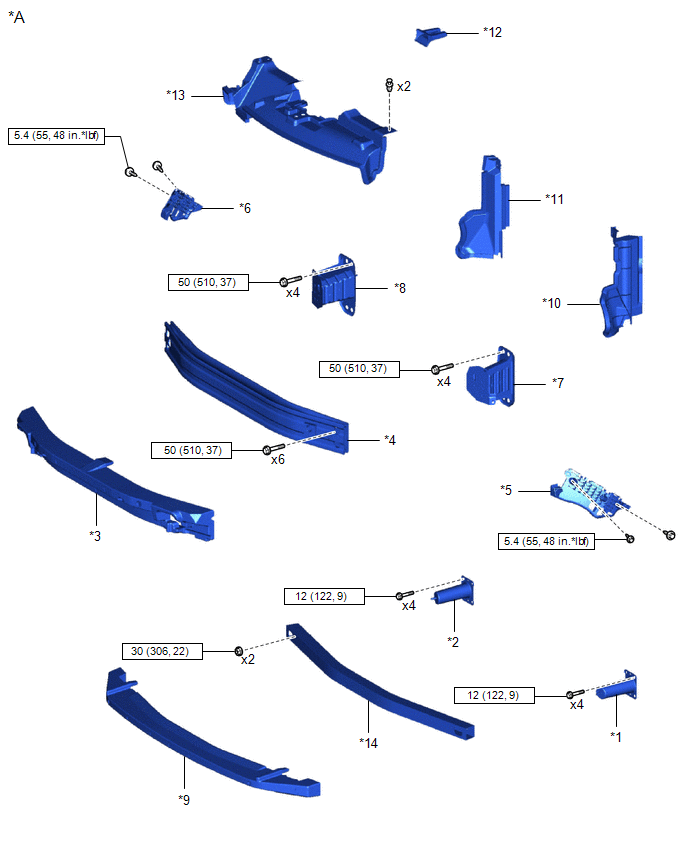

ILUSTRACIÓN
*A |
Salvo para los EE.UU. y Canadá |
- |
- |
*1 |
SOPORTE IZQUIERDO DEL PARACHOQUES DELANTERO |
*2 |
SOPORTE DERECHO DEL PARACHOQUES DELANTERO |
*3 |
PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO |
*4 |
REFUERZO DEL PARACHOQUES DELANTERO |
*5 |
RETÉN IZQUIERDO DEL PARACHOQUES DELANTERO |
*6 |
RETÉN DERECHO DEL PARACHOQUES DELANTERO |
*7 |
SUBCONJUNTO IZQUIERDO DEL SOPORTE DEL LARGUERO DELANTERO |
*8 |
SUBCONJUNTO DERECHO DEL SOPORTE DEL LARGUERO DELANTERO |
*9 |
AMORTIGUADOR DEL PARACHOQUES DELANTERO INFERIOR |
*10 |
GUÍA IZQUIERDA DEL AIRE DEL RADIADOR N° 1 |
*11 |
GUÍA DERECHA DEL AIRE DEL RADIADOR N° 1 |
*12 |
RETÉN N° 1 DE LA REJILLA DEL RADIADOR |
*13 |
SELLO N° 1 DEL SOPORTE DEL RADIADOR |
*14 |
REFUERZO N° 2 DEL PARACHOQUES DELANTERO |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |
