Toyota CH-R Manual de Taller: Desmontaje
DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL SELLO DEL CAPÓ A LA REJILLA DEL RADIADOR
|

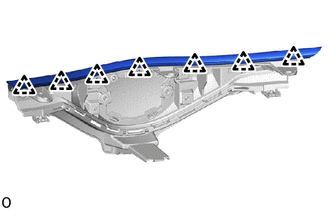

(a) Desenganche los clips y extraiga el sello del capó a la rejilla del radiador. |
|
2. EXTRAIGA LA REJILLA INTERIOR DEL RADIADOR
|
(a) Quite los 2 tornillos. |
|

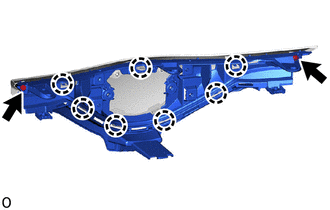

(b) Desenganche las garras para extraer la rejilla interior del radiador.
|

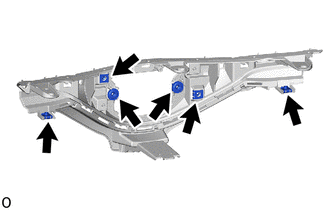

(c) Extraiga las 6 tuercas. |
|
3. EXTRAIGA EL EMBLEMA DE LA REJILLA DEL RADIADOR (O PANEL FRONTAL)

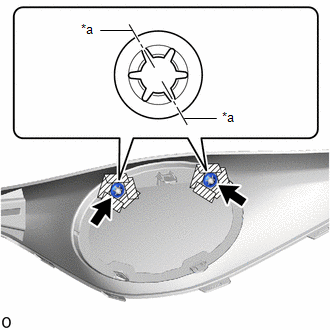

(a) Aplique cinta protectora alrededor de la tuerca del muelle.
.png) |
Cinta protectora |
|

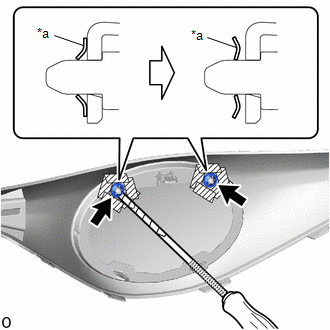

(b) Con un destornillador, extraiga las 2 tuercas del muelle como se muestra en la ilustración. |
|
|

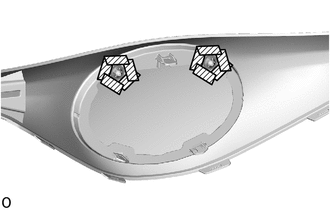

(c) Utilice unos alicates (corte lateral) para cortar las 2 tuercas del muelle en las posiciones indicadas en la ilustración y extráigalas. |
|
|

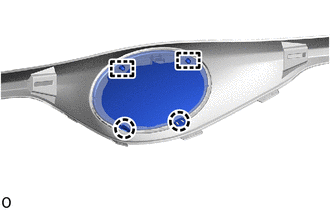

(d) Desenganche las garras y las guías, y extraiga el emblema de la rejilla del radiador (o del panel frontal). |
|
Componentes
COMPONENTES
ILUSTRACIÓN
*1
REJILLA DEL RADIADOR
-
-
ILUSTRACIÓN
*1
SELLO DEL CAPÓ A LA REJILLA DEL RADIADOR
...
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO (sin control de seguridad de
Toyota)
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRI ...
